Blokada mechaniczna VM4 1SBN030105T1000

Blokada mechaniczna VM4 1SBN030105T1000

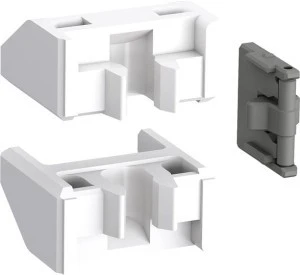

Blokada mechaniczna VM4 1SBN030105T1000 to mechaniczna jednostka blokująca zaprojektowana do współpracy dwóch styczników 3- lub 4-biegunowych. Umożliwia mechaniczne zablokowanie zamknięcia jednego stycznika, gdy drugi jest załączony, bez zwiększenia szerokości zespołu.

Cechy techniczne

• Kompatybilność: współpraca ze stycznikami AF09…AF38, AFC09…AFC38 oraz AFS09…AFS38 (3- i 4-biegunowymi).
• Funkcja: mechaniczne zablokowanie zamknięcia jednego stycznika, gdy drugi jest w stanie załączenia; zapobiega jednoczesnemu załączeniu.
• Konstrukcja montażowa: montaż obok styczników bez potrzeby zwiększenia szerokości modułowej; elementy mocujące w postaci dwóch klipsów są częścią zestawu.
• Wymiary: szerokość 20 mm, grubość 10 mm, długość 19,8 mm.
• Masa: 0,005 kg (masa netto).
• Instalacja: bezpośredni montaż mechaniczny na obudowach styczników z użyciem klipsów; brak potrzeby dodatkowych adapterów.

Zastosowanie produktu

• Systemy sterowania silników — zabezpieczenie przed równoczesnym załączeniem dwóch styczników (np. w układach rozruchu i zmiany kierunku obrotów).
• Aplikacje przełączania zasilania i przełączniki kierunkowe — zapewnienie sekwencyjnego działania styczników.
• Szafy rozdzielcze i panele sterownicze w przemyśle — integracja z kontaktorami serii AF/AFC/AFS w instalacjach automatyki i napędów.
• Zastosowania wymagające compactowego montażu, gdzie istotne jest zachowanie minimalnej szerokości modułowej przy dodaniu funkcji blokady.
