Przekaźniki czasowe

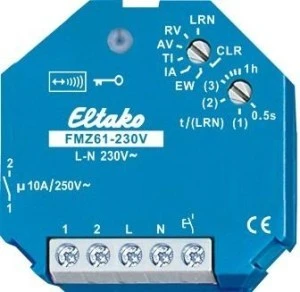

FMZ61-230V to radiowy wielofunkcyjny przekaźnik czasowy do montażu w puszce, z pięcioma funkcjami czasowymi i czasem od 0,5 s do 60 minut. Funkcję uruchamia się i zatrzymuje przyciskiem radiowym, a styk łączący jest bezpotencjałowy.
Najważniejsze cechy
- funkcje: RV – opóźnienie wyłączenia, AV – opóźnienie załączenia, TI – generator taktu zaczynający impulsem, IA – opóźnienie zadziałania sterowane impulsem, EW – impulsator załączający
- zaprogramowany przycisk kierunkowy: górny klawisz START, dolny STOP
- można zaprogramować kontakt okienny FTK – jako zwierny albo rozwierny przy otwartym oknie
- przekaźnik bistabilny łączący w przejściu przez zero, bez strat na cewce
- zmiana funkcji sygnalizowana mignięciem diody
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 400 W |
|---|
| Lampy żarowe | do 2000 W (pełne obciążenie od czasu 5 min) |
|---|
| Zakres czasu | 0,5 s – 60 min |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu | 0,8 W |
|---|
| Wymiary | 45 × 45 × 33 mm, montaż w głębokiej puszce |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura w miejscu montażu | od −20 °C do +50 °C |
|---|
Zastosowanie
Sterowanie czasowe odbiorników z przycisków radiowych: opóźnione załączenie lub wyłączenie, praca taktowana albo pojedynczy impuls załączający. Z kontaktem okiennym FTK funkcja może startować przy otwarciu lub zamknięciu okna.
Pytania z montażu
Czy przy krótkich czasach mogę łączyć pełne obciążenie?
Nie. Pełne obciążenie można wykorzystać od czasu opóźnienia lub taktu 5 minut. Przy czasach do 2 minut obciążenie spada do 30 %, a do 5 minut – do 60 %.
Kiedy podłączyć odbiornik po montażu?
Po instalacji trzeba odczekać na automatyczną krótką synchronizację przekaźnika, zanim łączony odbiornik zostanie podłączony do sieci.
