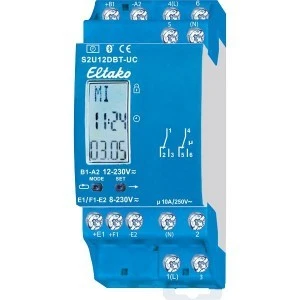

2-kanałowy zegar sterujący z wyświetlaczem i Bluetooth z aplikacją ELTAKO Connect. 1+1 przełącznik bezpotencjałowy 10 A/250 V AC, z technologią DX. Z podświetleniem wyświetlacza i funkcją Astro. Straty w trybie czuwania tylko 0,1-0,3 W. Napięcie zasilania 12..230 V UC. Wejścia sterujące centralne WŁĄCZONE i centralne WYŁĄCZONE dla 8..230 V UC, galwanicznie oddzielone od napięcia zasilania i napięcia przełączania. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 2 jednostki podziału = 36 mm szerokości, 58 mm głębokości. Dzięki opatentowanej technologii ELTAKO Duplex (DX) styki, które normalnie są bezpotencjałowe, mogą przełączać napięcie przemienne 230 V/50 Hz w momencie przejścia przez zero, co znacznie zmniejsza zużycie. W tym celu wystarczy podłączyć przewód N do odpowiedniego zacisku (N), a przewód L do 1(L) i/lub 4(L). Daje to dodatkową stratę w trybie czuwania wynoszącą tylko 0,1 W. Do 60 miejsc pamięci zegara sterującego jest swobodnie rozdzielanych między kanały. Z datą i automatyczną zmianą czasu letniego/zimowego. Rezerwa chodu bez baterii wynosi około 7 dni. Każde miejsce pamięci może być zajęte przez funkcję Astro (automatyczne włączanie po wschodzie lub zachodzie słońca), czas włączenia i wyłączenia lub czas przełączania impulsowego (stan fabryczny 2 sekundy). Czas włączenia lub wyłączenia Astro można przesunąć o maksymalnie ± 2 godziny. Dodatkowo można wprowadzić przesunięcie czasowe spowodowane przesileniem słonecznym do ± 2 godzin. Sterowanie centralne WŁĄCZONE (zaciski +E1/-E2) lub WYŁĄCZONE (zaciski +F1/-E2) z priorytetem w trybie ZEA (automatyka ze sterowaniem centralnym). Ustawienie zegara sterującego odbywa się za pomocą aplikacji Bluetooth lub przycisków MODE i SET. Możliwe jest zablokowanie przycisków. Pierwsze naciśnięcie przycisku MODE lub SET powoduje włączenie podświetlenia wyświetlacza. 20 sekund po ostatnim naciśnięciu przycisku MODE lub SET program automatycznie powraca do normalnego wyświetlania, a podświetlenie wyświetlacza zostaje wyłączone. Podłączenie zegara sterującego do aplikacji: nacisnąć przycisk SET, na wyświetlaczu pojawi się BLE (Bluetooth) i identyfikator zegara sterującego. Teraz można nawiązać połączenie z aplikacją (PIN fabryczny to 123123). Zeskanuj kod QR w instrukcji obsługi, a aplikacja przeprowadzi Cię przez proces parowania. Po nawiązaniu połączenia z aplikacją na wyświetlaczu pojawi się komunikat BLE+. Przyciski MODE i SET są teraz zablokowane. Po 20 minutach bez interakcji z zegarem sterującym połączenie zostanie automatycznie rozłączone. Zmiana kodu PIN: Kod PIN dla połączenia Bluetooth można zmienić w aplikacji, w pozycji Kod PIN urządzenia. Reset Bluetooth (ewentualnie usunięcie zmienionego kodu PIN): Połączenie z aplikacją musi być rozłączone. Nacisnąć jednocześnie przyciski MODE i SET przez 2 sekundy, na wyświetlaczu zacznie migać RES. Następnie naciśnij przycisk SET przez 2 sekundy, na wyświetlaczu pojawi się bLE. Po potwierdzeniu przyciskiem SET zostanie wykonany reset BLE, PIN zostanie usunięty i przywrócone zostaną ustawienia fabryczne. Ustawianie zegara za pomocą przycisków MODE i SET: Ustawianie języka: Po każdym podłączeniu napięcia zasilania można w ciągu 10 sekund wybrać język za pomocą przycisku SET i potwierdzić wybór przyciskiem MODE. D = niemiecki, GB = angielski, F = francuski, IT = włoski i ES = hiszpański. Następnie pojawi się normalny wyświetlacz: dzień tygodnia, godzina, dzień i miesiąc. Szybkie przewijanie: W przypadku poniższych ustawień cyfry szybko się zwiększają, jeśli przycisk wprowadzania zostanie przytrzymany dłużej. Zwolnienie i ponowne dłuższe naciśnięcie zmienia kierunek. Ustawianie godziny: nacisnąć przycisk MODE, a następnie w menu PRG przyciskiem SET wyszukać funkcję ZEGAR i wybrać ją przyciskiem MODE. Przy literze S przyciskiem SET wybrać godzinę i potwierdzić przyciskiem MODE. Podobnie postępować w przypadku litery M oznaczającej minuty. Ustawianie daty: nacisnąć przycisk MODE, a następnie w menu PRG przyciskiem SET wyszukać funkcję DATA i wybrać ją przyciskiem MODE. Przy literze J przyciskiem SET wybrać rok i potwierdzić przyciskiem MODE. Postępuj w ten sam sposób w przypadku M (miesiąc) i T (dzień). Jako ostatnie ustawienie w kolejności miga dzień tygodnia. Można go ustawić za pomocą przycisku SET i potwierdzić za pomocą przycisku MODE. Dalsze ustawienia, takie jak lokalizacja dla funkcji Astro, ręczne włączanie lub wyłączanie, zmiana czasu letniego/zimowego, tryb losowy, blokada przycisków i wprowadzanie programów zegara zgodnie z instrukcją obsługi.
