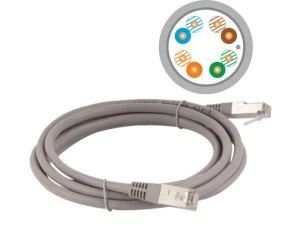

Patch‑cord F/UTP kat.5e PVC 0.5m szary KKF5SZA0.5
- Producent:A-LAN
- Seria produktu:F/UTP
- Indeks producenta:KKF5SZA0.5
- Indeks TIM:0001-00015-60254
- Kategoria:Patchcordy - kable krosowe miedziane
- Ocena:
Cena:
Kable przeznaczone są do wykonywania połączeń krosowych w punktach dystrybucyjnych oraz do połączeń abonenckich.
ALANTEC to marka należąca do firmy A-LAN Technologie, polskiego producenta systemów okablowania strukturalnego. A-LAN działając od 2001 roku, ugruntował sobie pozycję lidera, wprowadzając na rynek produkty najwyższej jakości, weryfikowane przez niezależne laboratoria, dając tym samym gwarancję trwałości i niezawodności. Firma rocznie wprowadza na rynek europejski kilkadziesiąt tysięcy kilometrów kabli teleinformatycznych, kilkaset tysięcy gniazd abonenckich oraz dziesiątki tysięcy komponentów towarzyszących, dając na te produkty wieloletnie gwarancje systemowe.
BUDOWA I PARAMETRY ELEKTRYCZNE | |
---|---|
Kategoria | 5e |
Klasa | D (100MHz) |
Przekrój AWG | 4x2x26/7AWG |
Żyły | wielodrutowe |
Izolacja | polietylenowa |
Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
Ośrodek | 4 pary skręcone |
Ekran | folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm |
Powłoka | poliwinyl o podwyższonym indeksie tlenowym (FRPVC) |
PoE | 802.3 af |
Kolor | jasnoszary |
WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC | |
---|---|
Pętla oporu prądu stałego | ≤ 95 Ω /km |
Opór zmienny | ≤ 2% |
Opór izolacyjny (500V) | ≥ 5000 MΩ *km |
Opór bierny pojemnościowy przy 800 Hz | nom. 48 nF/km |
Zmienny bierny opór pojemnościowy | ≤ 1500 pF/km |
Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
Opóźnione rozprzestrzenianie się | Nominalnie ≤ 535 ns/100m |
Kąt opóźnienia | Nominalnie ≤ 20 ns/100m |
Tester instalacji prądu stałego, 1 min. (rdzeń) | 1000 V |
WŁAŚCIWOŚCI MECHANICZNE | |
---|---|
Promień zgięcia | 4 x ø zew |
Max. siła ciągnienia | 80 N |
Zakres temp. podczas użycia | -20oC do +60oC |
Zakres temp. podczas instalacji | 0oC do + 50oC |
Frequency | RL | ATT | NEXT | DELAY | PSNEXT | PSELFEXT | PSANEXT | PSAACRF |
---|---|---|---|---|---|---|---|---|
(MHz) | ≥dB | ≤dB | ≥dB | ≥dB | ≥dB | ≥dB | ≥dB | ≥dB |
1 | 20 | — | 74.3 | 72.3 | 67.8 | 64.8 | 67 | 67 |
4 | 23 | 3.8 | 65.3 | 63.3 | 55.8 | 52.8 | 67 | 66.2 |
8 | 24.5 | 5.3 | 60.8 | 58.8 | 49.7 | 46.7 | 67 | 60.1 |
10 | 25 | 5.9 | 59.3 | 57.3 | 47.8 | 44.8 | 67 | 58.2 |
16 | 25 | 7.5 | 56.2 | 54.2 | 43.7 | 40.7 | 67 | 54.1 |
20 | 25 | 8.4 | 54.8 | 52.8 | 41.8 | 38.8 | 67 | 52.2 |
25 | 24.3 | 9.4 | 53.3 | 51.3 | 39.8 | 36.8 | 67 | 50.2 |
31.25 | 23.6 | 10.5 | 51.9 | 49.9 | 37.9 | 34.9 | 67 | 48.3 |
62.5 | 21.5 | 15 | 47.4 | 45.4 | 31.9 | 28.9 | 65.6 | 42.3 |
100 | 20.1 | 19.1 | 44.3 | 42.3 | 27.8 | 24.8 | 62.5 | 38.2 |
200 | 18 | 27.6 | 39.8 | 37.8 | 21.8 | 18.8 | 58 | 32.2 |
250 | 17.3 | 31.1 | 38.3 | 36.3 | 19.8 | 16.8 | 56.5 | 30.2 |
300 | 16.8 | 34.3 | 37.1 | 35.1 | 18.3 | 15.3 | 55.3 | 28.7 |
500 | 15.2 | 45.3 | 33.8 | 31.8 | 13.8 | 10.8 | 52 | 24.2 |
