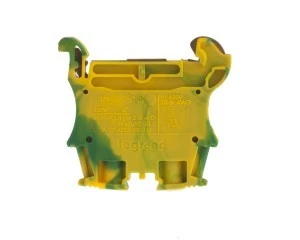

Złączka VIKING 6 mm2 zielono-żółta 037172
Jednopoziomowa złączka przewodowa przeznaczona do połączeń ochronnych PE/PEN w rozdzielnicach i szafach sterowniczych; montowana na standardową szynę DIN 35 mm, kolor zielono-żółty identyfikuje funkcję ochronną.
- Materiał izolacyjny: tworzywo termoplastyczne; klasa palności zgodna z UL94: V2.
- Montaż: szyna montażowa DIN 35 mm; pozycja połączenia: boczny (z boku).
- Połączenie elektryczne: połączenie śrubowe; funkcja PEN: tak.
- Konstrukcja zaciskowa: 1 poziom, 2 zaciski na poziom.
- Przekroje przewodów:
- • Przewód jednodrutowy: 0,5–10 mm?.
- • Przewód linkowy z końcówką tulejkową: 0,25–6 mm?.
- • Przewód linkowy bez końcówki tulejkowej: 0,5–10 mm?.
- • Przewód wielożyłowy: 0,25–6 mm?.
- Wymiary: długość 52,2 mm; wysokość przy najniższym sposobie montażu 46,4 mm; rozstaw rastra 8 mm.
- Wymagana płytka zamykająca: tak.
- Zastosowanie jako zacisk ochronny PE/PEN w rozdzielnicach budynkowych i instalacjach przemysłowych.
- Połączenia wyrównawcze i uziemienia szaf sterowniczych oraz szyn zbiorczych.
- Montaż w szafach automatyki i na płytach montażowych wymagających identyfikacji przewodów ochronnych.
- Stosowanie tam, gdzie wymagane są boczne połączenia śrubowe i szybki montaż na szynie DIN 35 mm.
