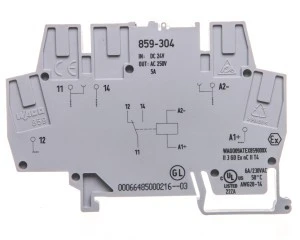

Złączka szynowa z przekaźnikiem miniaturowym 24V DC 1P 859-304
Złączka szynowa z przekaźnikiem miniaturowym 24V DC 1P 859-304 to moduł przekaźnikowy montowany na szynie DIN 35 mm, przeznaczony do integracji z systemami automatyki i rozdziału sygnałów na szynach aplikacyjnych. Produkt łączy funkcję złączki z jednobiegunowym przekaźnikiem o cewce 24 V DC.
Cechy techniczne
- Typ przekaźnika: miniaturowy, 1P (1-biegunowy) z cewką 24 V DC.
- Maksymalne napięcie styków: 250 V (napięcie znamionowe styków).
- Prąd znamionowy In: 5 A.
- Montaż: szyna montażowa DIN 35 mm.
- Rodzaj połączeń: zacisk sprężynowy, pozycja połączenia od góry.
- Przekrój przyłączanego przewodu: 0,08–2,5 mm2 (jednodrutowe, linkowe, z/i bez tulejek).
- Wymiary: długość 91 mm, szerokość/rozstaw rastra 6 mm, wysokość przy najniższym montażu 56 mm.
- Liczba poziomów: 1; liczba zacisków na poziom: 5.
- Materiał elementu izolacyjnego: tworzywo termoplastyczne; kolor obudowy: szary.
- Zakres temperatur pracy: od -25°C do +50°C.
Zastosowanie produktu
- Sterowanie sygnałowe i separacja obwodów w rozdzielnicach automatyki przemysłowej.
- Moduły interfejsowe dla systemów PLC i skompaktowanych układów sterujących wymagających 24 V DC do zasilania cewki.
- Aplikacje wymagające montażu na szynie DIN 35 mm z szybkim przyłączem przewodów za pomocą zacisków sprężynowych.
- Instalacje o ograniczonym przekroju przewodów (0,08–2,5 mm2) oraz w warunkach temperaturowych mieszczących się w podanym zakresie.
