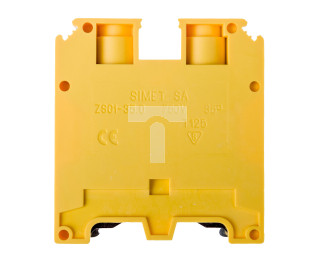

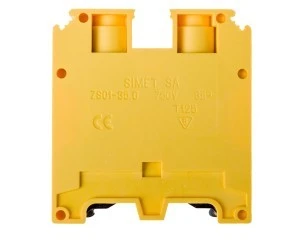

Złączka szynowa ochronna 35mm2 zielono-żółta ZSO1-35.0 14703319
Złączka szynowa ochronna ZSO1-35.0 to jednopoleowy blok zaciskowy w kolorze zielono?żółtym przeznaczony do realizacji połączeń ochronnych (PE/PEN) na szynie montażowej DIN 35 mm. Służy do łączenia przewodów o większych przekrojach w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Przekrój przyłączanych przewodów: drut 2,5–35 mm², linka 2,5–25 mm²
- Prąd znamionowy: 125 A; Napięcie znamionowe izolacji: 750 V
- Materiał izolacyjny: poliamid PA66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Wymiary: szerokość 15 mm, wysokość 58 mm, długość 52 mm
- Montaż: na szynie TS 35 (DIN 35 mm), pozycja połączenia: boczna
- Rodzaj połączenia: połączenie śrubowe; śruby M6, moment dokręcania 2,5–5,0 Nm
- Długość odizolowania przewodu: 24 mm
- Liczba poziomów: 1; Liczba zacisków na poziom: 2; Funkcja PEN: tak
- Zakres temperatur pracy: -25 °C do 125 °C
Zastosowanie produktu
- Węzły uziemienia i połączenia ochronne w rozdzielnicach i szafach sterowniczych
- Rozdział przewodów PE/PEN w instalacjach przemysłowych i budynkowych
- Panele sterownicze, systemy automatyki i instalacje odnawialnych źródeł energii wymagające punktów PE o dużym przekroju
- Modernizacje i rozbudowy istniejących rozdzielnic — monta? na szynie DIN 35 mm
- Dostępne akcesoria: oznaczniki oraz płytki krańcowe dedykowane do montażu na szynę TS 35
