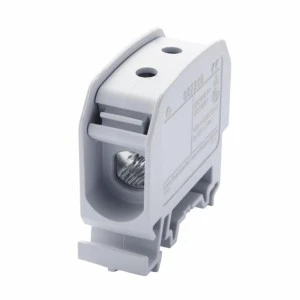

Złączka szynowa gwintowa 35mm2 Al/Cu STB 35 (87210) SIMBLOCK szary 81011002
Jednobiegunowa złączka szynowa gwintowa Al/Cu STB 35 przeznaczona do montażu na szynie TS 35, stosowana do łączenia przewodów miedzianych i aluminiowych w rozdzielnicach niskiego napięcia. Konstrukcja z dwoma otworami i śrubowym połączeniem zapewnia kompatybilność z końcówkami tulejkowymi oraz przewodami jedno- i wielodrutowymi.
Cechy techniczne
- Przekrój nominalny: 35 mm² (maks. przewód jednodrutowy 4–35 mm²)
- Zakres dla przewodu linkowego z końcówką tulejkową: 2,5–25 mm²
- Prąd znamionowy: 125 A (Cu) / 90 A (Al)
- Napięcie znamionowe: 1000 V AC/DC
- Liczba pól: 1 (jednobiegunowa), 2 otwory przyłączeniowe, połączenie śrubowe
- Wymiary: długość 49,6 mm, szerokość 17,2 mm, wysokość przy najniższym montażu 45,5 mm
- Mocowanie: szyna DIN TS 35 (akcesoria metaliczne TS 35 dostępne)
- Kolor: szary
- Akcesoria zalecane: pasta stykowa Noalox (do połączeń Al/Cu)
- Producent: Simet Spółka Akcyjna, Jelenia Góra
Zastosowanie produktu
- Podłączenia przewodów pojedynczych i linkowych w rozdzielnicach przemysłowych i budynkowych montowanych na szynie TS 35
- Połączenia przewodów miedzianych i aluminiowych przy rozdziale potencjałów i łączeniu szyn zbiorczych
- Stosowanie z końcówkami tulejkowymi w instalacjach niskiego napięcia (zgodne zakresy przekrojów)
- Miejsca wymagające jednobiegunowych punktów przyłączeniowych o prądzie do wartości znamionowych podanych w specyfikacji
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy można łączyć przewody aluminiowe i miedziane w tej złączce bez dodatkowych środków?
Złączka STB 35 obsługuje przewody Al i Cu, jednak przy połączeniach Al/Cu zaleca się zastosowanie pasty stykowej Noalox (wymienione akcesorium) w celu ograniczenia utleniania aluminium i poprawy przewodności styku.
