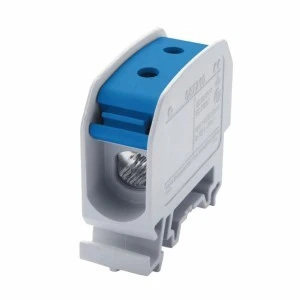

Złączka szynowa gwintowa 35mm2 Al/Cu STB 35 (87210) SIMBLOCK niebieski 81011003
Złączka szynowa gwintowa 35mm2 Al/Cu STB 35 (87210) SIMBLOCK to jednopunktowa złączka do połączeń śrubowych przewodów aluminiowych i miedzianych, przeznaczona do montażu na szynie montażowej TS 35. Stosowana w rozdzielnicach i szafach sterowniczych przy instalacjach wymagających połączeń do 35 mm².
Cechy techniczne
- Przekrój przewodu: jednodrutowy 4–35 mm²; przewód linkowy z końcówką tulejkową 2,5–25 mm².
- Prąd znamionowy: 125 A dla Cu, 90 A dla Al.
- Napięcie znamionowe: 1000 V AC/DC.
- Montaż: na szynie TS 35; sposób mocowania śrubowy (wkręty dociskowe M8).
- Wymiary: szerokość 17,2 mm, wysokość przy najniższym montażu 45,5 mm, długość 49,6 mm.
- Liczba poziomów: 1; kolor obudowy: niebieski.
- Zawiera akcesoria montażowe do zamocowania na szynie.
Zastosowanie produktu
- Połączenia przewodów miedzianych i aluminiowych w rozdzielnicach energetycznych i szafach sterowniczych.
- Aplikacje wymagające napięcia roboczego do 1000 V AC/DC oraz prądu znamionowego do 125 A (dla Cu).
- Montaż na standardowej szynie DIN TS 35 — szybkie instalacje wg praktyk przemysłowych.
- Połączenia jednopunktowe w obwodach z przewodami o przekrojach do 35 mm² oraz w pętlach przyłączeniowych z użyciem tulejek.
