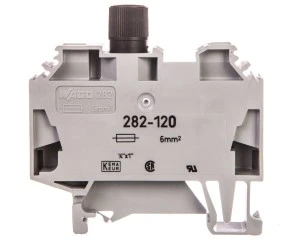

Złączka szynowa bezpiecznikowa 6mm2 szara 282-120
Dwuzaciskowa złączka bezpiecznikowa montowana na szynie DIN 35 mm, przeznaczona do aparatowych wkładek 1/4" x 1" bez sygnalizacji; stosowana do ochrony obwodów pomocniczych i rozdziału zasilania w układach przemysłowych i maszynowych.
Cechy techniczne
- Numer wyrobu: 282-120; konstrukcja jednopoziomowa, 2 zaciski.
- Napięcie znamionowe: 500 V; prąd znamionowy In: 10 A.
- Przekrój przyłączanych przewodów: 0,2 – 6 mm? (przewody jednodrutowe i linkowe bez tulejek).
- Długość odizolowania przewodu: 12–13 mm.
- Sposób montażu: szyna montażowa DIN 35 mm; pozycja połączenia: boczny.
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (oba zaciski); rodzaj uchwytu bezpiecznika: przykręcany.
- Materiał przewodzący: miedź; materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0.
- Zakres temperatur pracy do: 105 °C.
- Wymiary: szerokość 13 mm (rastr 13 mm), wysokość przy montażu 56,5 mm, głębokość/długość 62 mm; kolor: szary; masa: ok. 26,6 g.
- Wymagana płytka zamykająca: tak.
Zastosowanie produktu
- Ochrona nadprądowa obwodów pomocniczych i sygnałowych w rozdzielnicach oraz szafach sterowniczych.
- Integracja z listwami zaciskowymi i systemami montowanymi na szynie DIN 35 mm w instalacjach maszynowych i przemysłowych.
- Stosowanie z aparatowymi wkładkami 1/4" x 1" w aplikacjach wymagających przykręcanego uchwytu bezpiecznika i bocznego podłączenia przewodów.
- Rozwiązanie dla techników serwisu i projektantów do separacji i wymiany ochrony obwodów w układach elektrycznych.
