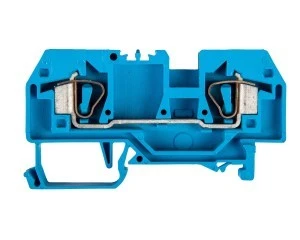

Złączka szynowa 2-przewodowa 6mm2 niebieska 282-904
Złączka szynowa WAGO 282-904 to dwuzaciskowy blok terminalowy montowany na szynie DIN 35 mm, przeznaczony do łączenia przewodów o przekrojach do 6 mm2 w rozdzielnicach i panelach sterowniczych. Produkt stosuje technologię zacisku sprężynowego (CAGE CLAMP®) i jest zaprojektowany do pracy w aplikacjach przemysłowych i instalacjach maszynowych.
Cechy techniczne
- Typ montażu: szyna montażowa DIN 35 mm; szerokość rastra: 8 mm; długość złączki: 74,5 mm; wysokość przy najniższym montażu: 32,5 mm.
- Konstrukcja: 1 poziom, 2 zaciski na poziom; pozycja połączenia: od góry; wewnętrzne piętra niezmostkowane; wymagana płytka zamykająca: tak.
- Parametry elektryczne: prąd znamionowy In = 41 A; napięcie znamionowe Ue = 800 V; obciążenie ogniowe = 0,267 MJ.
- Przekrój przewodów: 0,2–6 mm2 dla przewodów jednodrutowych, linkowych i wielożyłowych (bez tulejek do 6 mm2).
- Technologia połączenia: zacisk sprężynowy (CAGE CLAMP®); długość odizolowania przewodu: 12–13 mm.
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne); klasa palności zgodna z UL94: V0.
- Zakres temperatur pracy: od -35 °C do +105 °C; wersja przeciwwybuchowa EEx e: Nie.
- Masa: ok. 15,816 g; kolor: niebieski.
Zastosowanie produktu
- Połączenia zasilające i sygnałowe w rozdzielnicach niskiego napięcia i panelach sterowniczych.
- Instalacje przemysłowe i maszynowe wymagające podłączeń przewodów do 6 mm2 przy prądzie do 41 A.
- Systemy modułowe i szyny terminalowe w automatyce, gdzie wymagane są top-entry connections i szybkie montowanie na szynie DIN 35 mm.
- Aplikacje profesjonalne, gdzie stosuje się komponenty spełniające normy przemysłowe dla instalacji elektrycznych.
