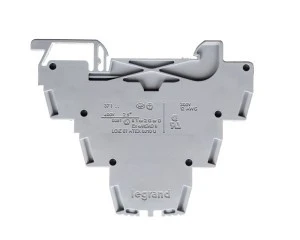

Złączka szynowa 3-piętrowa 2,5mm2 szara Viking 037151
Złączka szynowa trójpoziomowa przeznaczona do łączenia i rozdziału przewodów w rozdzielnicach; konstrukcja na szynę DIN 35 mm z bocznym połączeniem śrubowym, dedykowana do instalacji sygnalizacyjnych i zasilających o małych przekrojach przewodów.
Cechy techniczne
- Liczba potencjałów: 3 (trzy poziomy styków w jednym korpusie)
- Prąd znamionowy In: 24 A
- Rodzaj połączenia elektrycznego: połączenie śrubowe (pozycja boczna)
- Przekroje przewodów:
- przewód jednodrutowy: 0,25–4 mm2
- przewód linkowy bez tulejki: 0,25–2,5 mm2
- przewód wielożyłowy: 0,25–2,5 mm2
- Montaż: szyna montażowa DIN 35 mm
- Wymiary: długość 67,4 mm; wysokość przy najniższym sposobie montażu 84,5 mm
- Szerokość / rozmiar rastra: 5 mm
- Materiał izolacyjny: tworzywo termoplastyczne
- Zakres temperatur pracy: od -30°C do 100°C
- Kolor podstawowy: szary
Zastosowanie produktu
- Rozdzielnice przemysłowe i budynkowe — łączenie sygnałów i zasilania o niewielkich przekrojach przewodów
- Szafy sterownicze i panele automatyki — kompaktowe prowadzenie wielu potencjałów w jednym bloku
- Instalacje pomiarowe i zabezpieczeń, gdzie wymagane są wielopoziomowe połączenia śrubowe z bocznym dostępem
- Aplikacje, w których istotne są ograniczone wymiary rastra (5 mm) i montaż na standardowej szynie DIN 35 mm
