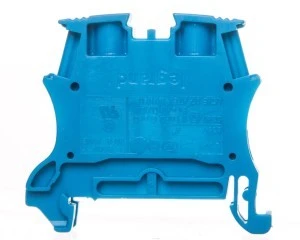

Złączka szynowa 2-przewodowa 6mm2 niebieska 037102
Dwutorowa złączka szynowa 037102 przeznaczona do montażu na szynie DIN 35 mm, stosowana do połączeń przewodów w rozdzielnicach i szafach sterowniczych; kolor niebieski wskazuje typowo funkcję przewodu neutralnego lub sygnalizacyjnego.
Parametry techniczne
- Napięcie znamionowe: 800 V
- Prąd znamionowy In: 41 A
- Rodzaj połączenia elektrycznego: połączenie śrubowe, pozycja boczna
- Przekrój przewodów (jednodrutowy): 0,5–10 mm?
- Przekrój przewodów linkowych z tulejką: 0,5–6 mm?; bez tulejki: 0,5–10 mm?
- Przekrój przewodów wielożyłowych: 0,5–6 mm?
- Liczba poziomów: 1; zacisków na poziom: 2
- Szerokość/rastr: 8 mm; długość: 52,2 mm; wysokość przy najniższym sposobie montażu: 46,4 mm
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94: V2
- Montaż: na szynie montażowej DIN 35 mm
- Wewnętrzne piętra zmostkowane: nie
- Wymagana płytka zamykająca: tak
- Wersja przeciwwybuchowa „EEx e”: dostępna
Zastosowanie
- Połączenia przewodów neutralnych i sygnałowych w rozdzielnicach niskiego napięcia
- Szafy sterownicze i panele automatyki przemysłowej wymagające montażu na szynie DIN 35 mm
- Instalacje z przewodami jedno- i wielożyłowymi oraz przewodami z końcówkami tulejkowymi
- Aplikacje w strefach z wymaganiami przeciwwybuchowymi zgodnymi z koncepcją EEx e (zastosować odpowiednie osprzętowanie)
- Układy pomiarowe i przyłącza modułów zabezpieczeń wymagające dwóch zacisków na połączenie
