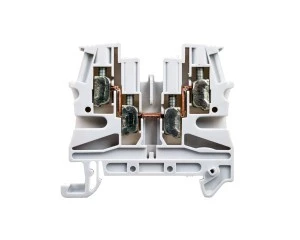

Złączka szynowa 2-przewodowa 4mm2 szara VIKING 037169
Złączka szynowa VIKING 037169 to jednostopniowa złączka śrubowa przeznaczona do łączenia dwóch przewodów na szynie DIN 35 mm; stosowana w rozdzielnicach i szafach sterowniczych do rozgałęzień i przepustów prądowych.
Cechy techniczne
- Typ połączenia: połączenie śrubowe; pozycja połączenia boczna.
- Liczba poziomów: 1; liczba zacisków na poziom: 2 (2-przewodowa).
- Prąd znamionowy In: 36 A.
- Przekrój przewodu (przewód jednodrutowy): 0,25–6 mm2.
- Przekrój przewodu linkowego bez tulejki: 0,25–4 mm2; przewodu wielożyłowego: 0,25–4 mm2.
- Montaż: szyna montażowa DIN 35 mm; szerokość/rozmiar rastra: 6 mm.
- Wymiary: długość 57 mm; wysokość przy najniższym montażu 51,2 mm.
- Materiał izolacyjny: tworzywo termoplastyczne; klasa palności zgodna z UL94: V2.
- Temperatura pracy: od -30°C do 100°C.
- Wewnętrzne piętra zmostkowane: tak — ułatwia tworzenie szyn zbiorczych i rozgałęzień.
- Kolor: szary.
Zastosowanie
- Instalacje rozdzielcze i szafy sterownicze — łączenie i rozgałęzianie przewodów fazowych i neutralnych.
- Panele dystrybucyjne w przemyśle i budownictwie — kompaktowe połączenia na szynie DIN 35 mm.
- Połączenia przewodów o przekrojach do 6 mm2, w instalacjach maszynowych i automatyce.
- Węzły zasilania i rozdziału sygnałów w instalacjach HVAC oraz systemach sterowania.
