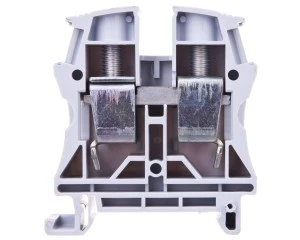

Złączka szynowa 2-przewodowa 35mm2 szara 037165
Złączka szynowa 2-przewodowa 35mm2 szara 037165 to modułowy zacisk montowany na szynie DIN 35 mm, przeznaczony do łączenia przewodów jedno- i wielożyłowych o dużych przekrojach w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm
- Kolor: szary
- Napięcie znamionowe: 800 V
- Prąd znamionowy In: 125 A
- Rodzaj połączenia: połączenie śrubowe (pozycja boczna)
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Przekroje przewodów: przewód jednodrutowy 2,5–50 mm?; przewód linkowy z końcówką tulejkową 4–35 mm?; przewód linkowy bez tulejki 2,5–50 mm?; przewód wielożyłowy 4–35 mm?
- Wewnętrzne piętra zmostkowane: nie (wymagane zewnętrzne mostkowanie, jeżeli potrzebne)
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V2
- Wymiary: długość 57,1 mm; wysokość przy najniższym montażu 62,9 mm; szerokość/rozmiar rastra 15 mm
- Wersja przeciwwybuchowa: dostępna (EEx e)
- Wymagana płytka zamykająca: tak
Zastosowanie
- Rozdzielnice i szafy sterownicze do łączenia przewodów o przekrojach do 50 mm?
- Punkty przyłączeniowe w instalacjach przemysłowych wymagających połączeń śrubowych i montażu na szynie DIN 35 mm
- Aplikacje wymagające modułowych złączek o szerokości rastra 15 mm (gęste rozmieszczenie zacisków)
- Instalacje w strefach z wymaganiami przeciwwybuchowymi przy zastosowaniu wersji 'EEx e' (stosować zgodnie z dokumentacją instalacji)
