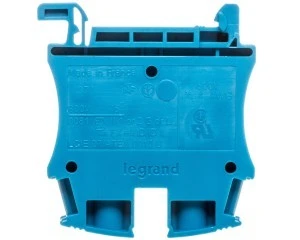

Złączka szynowa 2-przewodowa 16mm2 niebieska 037104
Złączka szynowa 2-przewodowa 16 mm2 (037104) to modułowy element do montażu na szynie DIN 35 mm, przeznaczony do łączenia przewodów o przekrojach do 25 mm2. Stosowana w rozdzielnicach i panelach sterowniczych do realizacji połączeń zasilających i sygnałowych.
Cechy techniczne
- Typ i montaż: złączka 1-poziomowa, 2 zaciski na poziom, montaż na szynie DIN 35 mm; pozycja połączenia boczna.
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V2.
- Wymiary: długość 57,1 mm, szerokość rastra 12 mm, wysokość przy najniższym sposobie montażu 62,9 mm.
- Parametry elektryczne: napięcie znamionowe 800 V, prąd znamionowy In = 76 A.
- Zakresy przewodów (sztywne i giętkie): przewody jednodrutowe 1,5–25 mm?; przewody linkowe bez tulejek 1,5–25 mm?; przewody linkowe z tulejką 1,5–16 mm?; przewody wielożyłowe 1,5–16 mm?.
- Połączenie elektryczne: połączenie śrubowe (zacisk śrubowy).
- Funkcjonalność: wewnętrzne piętra nie są zmostkowane; wymagana płytka zamykająca.
- Wersja specjalna: dostępna wersja przeciwwybuchowa 'EEx e'.
- Kolor: niebieski (ułatwia segregację obwodów w rozdzielnicy).
Zastosowanie produktu
- Lista zaciskowa w rozdzielnicach niskiego napięcia i panelach sterowniczych.
- Połączenia przewodów zasilających i sygnałowych w instalacjach przemysłowych i budynkowych.
- Realizacja wejść/wyjść w szafach automatyki, gdzie wymagane są zaciski 2-przewodowe o przekroju do 25 mm?.
- Aplikacje wymagające modułowych złączek z bocznym dostępem do połączeń oraz wersji przeciwwybuchowej 'EEx e'.
