Złączka OTL50 kolor szary 1x Al/Cu 1,5‑50mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA1050A10

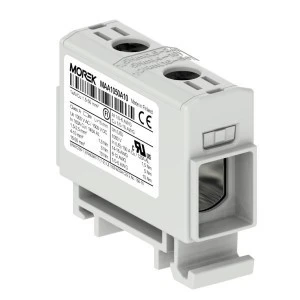

Miniaturka nr 1 produktu, na zdjęciu widać Złączka OTL50 kolor szary 1x Al/Cu 1,5-50mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA1050A10
Obraz nr 1 produktu, na zdjęciu widać Złączka OTL50 kolor szary 1x Al/Cu 1,5-50mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA1050A10
Kliknij, aby przejść do galerii
Cena:

Złączka OTL50 kolor szary 1x Al/Cu 1,5-50mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA1050A10

Złączka OTL50 to jednopoziomowy zacisk uniwersalny przeznaczony do połączeń śrubowych przewodów aluminiowych i miedzianych o przekrojach 1,5–50 mm², stosowany w rozdzielnicach i instalacjach o napięciu do 1000 V AC oraz do 1500 V DC.

Cechy techniczne

  • Typ: Złączka OTL50, jednopoziomowy zacisk uniwersalny, kolor szary
  • Przekrój przewodów: 1,5–50 mm² (przewód jednodrutowy i linkowy bez tulejek)
  • Materiały: korpus z tworzywa termoplastycznego (PA66), element przewodzący z aluminium cynowanego
  • Rodzaj połączenia: połączenie śrubowe, pozycja połączenia z boku
  • Prąd znamionowy: 160 A (dla miedzi), 145 A (dla aluminium)
  • Napięcie znamionowe: do 1000 V AC oraz do 1500 V DC
  • Temperatura pracy: do 80 °C
  • Wymiary: szerokość 18 mm, długość 50 mm, wysokość 43 mm
  • Montaż: na szynie DIN, wymagana płytka zamykająca: nie
  • Liczba poziomów: 1; liczba zacisków na poziom: 2
  • Stopień ochrony: IP20; klasa palności materiału izolacyjnego zgodna z UL94: V0
  • Waga: około 30 g

Zastosowanie produktu

  • Połączenia główne i pomocnicze w rozdzielnicach niskiego napięcia
  • Połączenia przewodów Al/Cu w instalacjach przemysłowych i budynkowych
  • Instalacje DC o napięciu do 1500 V (np. systemy fotowoltaiczne, inwertery i magazyny energii)
  • Montaż na listwach DIN w szafach sterowniczych i rozdzielczych

Dane techniczne

CN
85369010
Napięcie znamionowe [V]
1500
Zakres temperatur pracy [°C]
80
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Wysokość przy najniższym sposobie montażu [mm]
43
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
1,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2]
50
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
50
Pozycja połączenia
Z boku / boczny
Kolor
Szary
Długość [mm]
50
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Szerokość / rozmiar rastra [mm]
18
Wymagana płytka zamykająca
Nie
Liczba poziomów
1
Przekrój przyłączanego przewodu jednodrutowego [mm2]
50
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
50
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
1,5
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Prąd znamionowy In [A]
160

Dane logistyczne

Kod kreskowy
4744397013811
Szerokość opakowania [mm]
45
Waga z opakowaniem [kg]
0.04
Opakowanie zbiorcze produktu
1/50 szt.
Wysokość opakowania [mm]
20
Długość opakowania [mm]
50
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

Podmiot odpowiedzialnyMorek lT OU
Adres pocztowyParnu mnt 160j, 11317 Tallinn
Adres e-mailmorek@morek.eu
