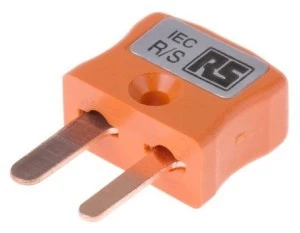

Złącze termoparowe do Termopara typu R/S RS PRO

Typ akcesorium = Złącze termopary
Do użytku z = Termopara typu R/S
Zastosowanie = Miniaturowe złącze QUICKWIRE

Konektory miniaturowe z kodem kolorowym RS PRO IEC Quick Wire Thermopara. Ze złącza RS PRO miniaturowe, szybkie złącze z wtykiem termopary w przewodzie jest oznaczone kolorami zgodnie z IEC. To złącze jest wyposażone w łatwe podłączenie przewodów typu "jab-in", wystarczy wepchnąć przewód i dokręcić śruby. Ten wtyk termopary jest idealny do podłączenia sondy termopary lub końcówek przewodów do przedłużacza lub kabli kompensacyjnych, a także zapewnia szybki, bezpieczny i bezbłędnie sposób wymiany istniejących termopar. Obudowa wtyczki jest wykonana z wytrzymałego, szklanego tworzywa termoplastycznego, odpornego na uderzenia i odpornego na wysokie temperatury do 220°C. Wtyki tego męskiego złącza mają płaską konstrukcję i są polaryzowane, co zapewnia dokładne połączenie. Obudowa oznaczona kolorami ma rodzaj termopary wyraźnie wskazany z przodu, aby ułatwić identyfikację. Co to jest złącze termopary?. Złącza termopary stanowią dokładny i wygodny sposób połączenia elementów pomiarowych temperatury. Dzięki tym złączom można utworzyć łańcuch od końcówki pomiarowej czujnika temperatury do komputera głównego lub miernika. Ważne jest, aby wszystkie elementy łańcucha były wykonane z tego samego materiału termopary, aby zapobiec jakiejkolwiek zmianie lub zniekształceniu oryginalnego sygnału. Aby to osiągnąć, złącza termopary mają styki wykonane z tego samego materiału, co termopara, które są używane do połączenia lub materiał kompensacyjny. Obudowa złącza posiada rodzaj termopary, na którym jest wyraźnie nadrukowany, a także jest oznaczona kolorami, aby ułatwić identyfikację. Przewody termopary są podłączone do wtyczki, która może być następnie podłączona do odpowiedniego miniaturowego złącza gniazda termopary. Charakterystyka i zalety. styki wykonane ze stopów termopary lub materiału kompensacyjnego do dokładnego przesyłania sygnału Kolorowe oznaczenia IEC umożliwiają szybką i łatwą identyfikację Zlutowane styki ze stykami płaskimi zapewniające dokładne połączenie Wytrzymałe tworzywo termoplastyczne wykonane ze szkła Wytrzymałość wysokiej temperatury 220°C. Do stosowania z przewodami linkowymi lub litymi Akceptuje się kabel termopary o średnicy do 4 mm Szybkie i łatwe zakańczanie przewodów biegunowość i typ termopary wyraźnie oznaczone na obudowach. Zastosowania. Miniaturowe wtyczki są używane w każdym zastosowaniu, w którym termopary są zainstalowane, rozszerzone lub wymienione. Ich solidna konstrukcja sprawia, że miniaturowe złącza termopary są idealne do użytku nawet w najbardziej wymagających zastosowaniach pomiarowych temperatury. Akcesoria. Zacisk kabla i gumowy pierścień uszczelniający mogą być używane z tymi miniaturowymi złączami termopary Numer katalogowy ; 236-4104 236-4104 - zacisk kabla Numer katalogowy ; 666-7365 666-7365 - przelotka gumowa
