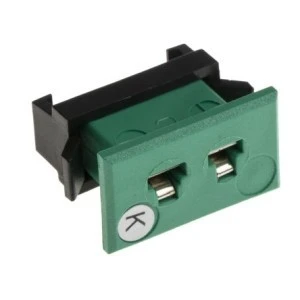

Złącze termoparowe do Termopara typu K RS PRO

Typ akcesorium = Złącze termopary
Do użytku z = Termopara typu K
Zastosowanie = Miniaturowe złącze panelowe

Złącza miniaturowe mają płaski styk i są polaryzowane za pomocą styków o niejednakowej wielkości. Konektory gniazdowe miniaturowe panelowe termopary RS PRO IEC z kolorowym oznaczeniem kodowym. Ze złącza RS PRO miniaturowa płyta montażowa złącza termoelementu oznaczona kolorami zgodnie ze specyfikacją IEC. Obudowa złącza jest wyposażona w pas przedni, który zapewnia przyleganie podczas montażu przez panel. Złącze jest wykonane z wytrzymałego tworzywa termoplastycznego i ma kolorowe oznaczenia ułatwiające identyfikację termoelementu. Styki są przystosowane do styków płaskich polaryzowanych, co zapewnia dokładne połączenie. Zacisk jest dostarczany wraz ze złączem żeńskim, dzięki czemu można go szybko i łatwo przymocować do tylnej części płata. Co to jest złącze termopary?. Miniaturowe złącza termopary stanowią dokładny i wygodny sposób połączenia elementów pomiarowych temperatury. Użycie złączy termopary umożliwia utworzenie łańcucha od końcówki pomiarowej czujnika temperatury do komputera głównego lub miernika. Ważne jest, aby wszystkie elementy łańcucha były wykonane z tego samego materiału termopary, aby zapobiec jakiejkolwiek zmianie lub zniekształceniu oryginalnego sygnału. Aby to osiągnąć, złącza termopary mają styki wykonane z tego samego materiału, co termopara, które są używane do połączenia lub materiał kompensacyjny. Obudowa złącza posiada rodzaj termopary, na którym jest wyraźnie nadrukowany, a także jest oznakowana barwnie w celu łatwej identyfikacji. Przewody termopary są po prostu wkręcane na miejsce za pomocą dwóch zacisków śrubowych. Charakterystyka i zalety. Kontakty wykonane ze stopów termopary lub materiału kompensacyjnego w celu dokładnego przesyłania sygnału Kolorowe oznaczenia umożliwiają szybką i łatwą identyfikację Drążony pas przedni do wyrównania płaszczyzn z przodu płata Akceptowane styki płaskich styków polaryzowanych zapewniają dokładne połączenia Wytrzymałe tworzywo termoplastyczne wykonane ze szkła Wytrzymałość temperatury do 120°C. Proste złącze zaciskowe do szybkiego montażu biegunowość i typ termopary wyraźnie oznaczone na obudowie gniazda W zestawie znajduje się zacisk umożliwiający szybkie i pewne mocowanie panelu. Zastosowania. Miniaturowe złącza termoelementu są używane w każdym zastosowaniu, w którym termopary są zainstalowane, przedłużone lub wymienione. Ich solidna konstrukcja sprawia, że złącza termopary są idealne do wymagających zastosowań pomiarowych temperatury. Akcesoria. Aluminiowe płyty czołowe są dostępne do użytku z tymi złączami termopary montowanych na panelu Numer akcji ; 397-1674 397-1674 (2-drożny) Numer w magazynie ; 397-1703 397-1703 (4-żyłowy) Numer ewidencyjny ; 236-4132 236-4132 (6-drożny) Numer akcji ; 397-1719 397-1719 (12-stykowy) Numer akcji ; 762-1156 762-1156 (16-stykowe) Numer ewidencyjny ; 762-1165 762-1165 (20-drożny) Numer ewidencyjny ; 762-1168 762-1168 (24-drożny)
