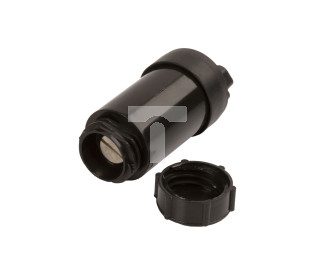

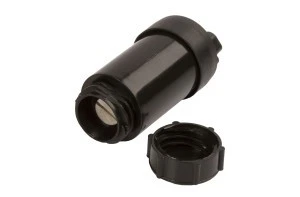

Złącze słupowe IZK-4-02 fazowe WLZA0014 WEZL-004
Złącze słupowe IZK-4-02 fazowe WLZA0014 WEZL-004 służy do bezpiecznego połączenia przewodu fazowego w instalacjach słupowych, z możliwością zastosowania wkładki bezpiecznikowej. Przeznaczone do użytku w obwodach o napięciu znamionowym do 500 V, typowo w instalacjach oświetlenia ulicznego i zasilania opraw.
Cechy techniczne
- Napięcie znamionowe: 500 V
- Znamionowy prąd połączeniowy: 100 A
- Znamionowy prąd bezpiecznika: 16 A (kompatybilny bezpiecznik: IZK 4-01 D01 gL)
- Przekrój przewodu kablowego: 16+50 mm2
- Liczba żył kablowych: 1-5-4 szt.
- Moment dokręcania przewodów kablowych: 5,5 Nm
- Maks. przekrój przewodu lampy: 4 mm2; maks. przekrój przewodu neutralnego: 4 mm2
- Klasa ochrony: II
- Stopień ochrony obudowy: IP54
- Komponenty powiązane: IZK-2-01a WTz (gniazdo E27) — stosowane w układach opraw oświetleniowych
- Wersja montażowa: złącze fazowe IZK-4-02 wymaga dodatkowego zamontowania nakrętki podczas instalacji
Zastosowanie produktu
- Połączenia fazowe w instalacjach słupowych dla oświetlenia ulicznego i zasilania punktowego.
- W miejsce łączeń izolowanych na słupach, tam gdzie wymagane jest zabezpieczenie wkładką bezpiecznikową (IZK 4-01 D01 gL).
- Montaż w wnękach słupowych — połączenie przewodów kablowych (przy przygotowaniu kabli: odizolowanie, montaż dławic i obudowy, podłączenie przewodów).
- Prace montażowe i eksploatacyjne powinny być wykonywane przez osoby wykwalifikowane; po zakończeniu montażu wnęka słupowa musi być zabezpieczona.
- W przypadku uszkodzeń złącza należy natychmiast przerwać użytkowanie i zgłosić awarię.
