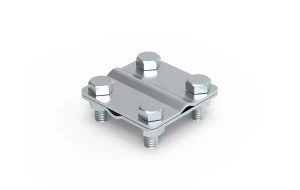

Złącze krzyżowe 4-otworowe typ 1.2 (nr kat. 90100201) przeznaczone do krzyżowego łączenia drutu odgromowego w systemach odgromowych. Element wykonany ze stali z zabezpieczeniem powierzchni w postaci ocynku galwanicznego, dedykowany dla przewodów o średnicy do 10 mm.
Konstrukcja dwuczęściowa, każda część o grubości 2 mm; połączenie wykonywane za pomocą 4 śrub M8.
Rodzaj łącznika: złącze krzyżowe 4-śrubowe; rodzaj zacisku śrubowego: śruba sześciokątna M8×30.
Przeznaczenie przewodu: obsługa drutu odgromowego do Ø 10 mm (wersja 90100201).
Wymiary: A = 57 mm, B = 57 mm, C = 39 mm, D = 39 mm; śruby: 4 × M8 × 30.
Zastosowanie produktu
Złącze krzyżowe stosowane do krzyżowego łączenia przewodów odgromowych w instalacjach ochrony odgromowej na dachach, masztach i konstrukcjach stalowych.
Użycie w systemach, gdzie wymagane jest łączenie przewodów o maksymalnej średnicy do 10 mm (wersja 90100201).
Montaż powinien wykonywać wykwalifikowany personel zgodnie z instrukcjami producenta oraz obowiązującymi normami (m.in. PN‑EN 60364, PN‑EN 62305); przed montażem należy sprawdzić stan elementów i nie stosować części uszkodzonych.
Podczas montażu stosować odpowiednie środki ochrony indywidualnej i uwzględniać warunki atmosferyczne.
Dane techniczne
CN
73269098
Zabezpieczenie powierzchni
Ocynk galwaniczny/elektrolityczny
Rodzaj zacisku śrubowego
Śruba sześciokątna
PKWiU
25.99.29.0
Rodzaj łącznika
Łącznik krzyżowy
Materiał
Stal
Dane logistyczne
Kod kreskowy
5907676742041
Szerokość opakowania [mm]
40
Waga z opakowaniem [kg]
0.17
Opakowanie zbiorcze produktu
1/50 szt.
Wysokość opakowania [mm]
40
Długość opakowania [mm]
50
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaELKO-BIS SYSTEMY ODGROMOWE SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
