Zestaw przyłączeniowy PV - DC 1 łańcuch PV 1 SPD CITEL typu 2 1 podstawa bezpiecznikowa 2P DC KV PV DC2 B 600001/C

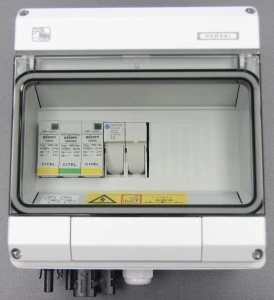

Zestaw przyłączeniowy KV PV DC2 B przeznaczony do przyłączenia i zabezpieczenia jednego łańcucha fotowoltaicznego w obwodach DC. Zestaw zawiera ogranicznik przepięć CITEL typu 2 oraz 2-biegunową podstawę bezpiecznikową przeznaczoną do instalacji DC.
Cechy techniczne
- Model: KV PV DC2 B z wbudowanym ogranicznikiem przepięć CITEL typu 2
- Przeznaczenie napięciowe: układy DC do 1000 VDC (zgodnie z zakresem modelowym)
- Prąd znamionowy: do 30 A DC (typowo dla serii KV PV)
- Stopień ochrony: IP65 – dopuszczenie do montażu w warunkach zewnętrznych przy zachowaniu szczelności obudowy
- Wymiary (S×W×G): 200 × 235 × 110 mm
- Materiał obudowy: tworzywo sztuczne odporne na promieniowanie UV
- Wyposażenie: gniazdo wtykowe; pokrywa transparentna ułatwiająca inspekcję elementów bez demontażu
- Podstawa bezpiecznikowa: 2P DC umożliwiająca montaż bezpieczników topikowych dla rozłączenia łańcucha
- Masa: typowo 1,5–1,8 kg
Zastosowanie produktu
- Jako punkt przyłączeniowy i rozłącznik jednego łańcucha PV przed inwerterem lub MPPT.
- Zabezpieczenie przeciwprzepięciowe łańcucha dzięki ogranicznikowi CITEL typu 2 — ochrona przed impulsywnymi przepięciami w instalacji fotowoltaicznej.
- Montaż na zewnątrz lub wewnątrz (IP65) — typowe zastosowania: dachy, konstrukcje montażowe stringów, rozdzielnice stringowe.
- Umożliwia szybki serwis i inspekcję dzięki przezroczystej pokrywie oraz modułowej podstawie bezpiecznikowej z gniazdem wtykowym.
