Zasilacz laboratoryjny DC symetryczny programowalny 2x0‑30V 0‑5A 1x 5V 3A USB RS232 UTP3305C 21825

UTP3305C 2 x 0-30V 0-5A | 5V 3A zasilacz laboratoryjny DC symetryczny programowalny USB RS232

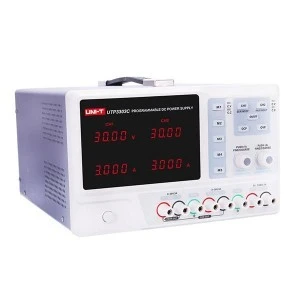

UTP3305C produkcji Unit to zasilacz laboratoryjny potrójny, czyli o 3 wyjściach napięcia. Dwa kanały wyjściowe CH1 i CH2 zasilacza UTP3305C są symetryczne i umożliwiają płynną regulację napięcia w zakresie od 0 do 30V i wydajnością prądową do 5A w każdym z tych kanałów. Regulacja napięcia i prądu w CH1 i CH2 jest niezależna tzn. w pierwszym kanale możemy ustawić wartość napięcia wyjściowego 6,70V natomiast w w drugim kanale CH2 30,0V. Maksymalna wydajność prądowa zasilacza UTP3305C w kanale CH1 i CH2 wynosi 5A w całym przedziale wartości napięcia wyjściowego. Laboratoryjny zasilacz UTP3305C umożliwia łączenie równoległe lub szeregowe wyjść CH1 i CH2 w celu uzyskania zwiększenia wydajności prądowej lub zwiększenia zakresu napięcia wyjściowego. Połączenie równoległe wyjść CH1 i CH2 zasilacza UTP3305C sumuje jego prąd wyjściowy co w praktyce daje nam przy tym połączeniu 10A maksymalnego prądu na wyjściu (5A z kanału CH1 + 5A z kanału CH2). W przypadku połączenia szeregowego CH1 i CH2 wydajność prądowa pozostaje na tym samym poziomie czyli 5A, natomiast wartości napięć z obu kanałów się sumują w otrzymujemy zasilacz z regulowanym napięciem na wyjściu od 0V do 60V. Trzecią możliwością połączenia niezależnych wyjść zasilacza UTP3305C jest uzyskanie napięcia symetrycznego: zacisk wyjściowy (-) CH1 łączymy z gniazdem wyjściowy (+) CH2: z tego połączenia powstaje nam obwód masy GND. W kanale CH1 mamy wolny zacisk (+) i mamy wyjście regulowanego napięcia dodatniego od 0 do 30V. W kanale CH2 mamy wolny zacisk (-) i jest tam wyjście napięcia ujemnego, które możemy analogicznie regulować w zakresie od 0V do -30V. Podwójne, symetryczne napięcie wykorzystywane jest min. w technice analogowej do zasilania wzmacniaczy operacyjnych, wzmacniaczy mocy. CH3 to trzecie wyjście zasilacza UTP3305C nieregulowane o stałej wartości napięcia 5V i wydajności prądowej do 5A. Może być wykorzystane do wielu urządzeń i modułów elektronicznych. Konstrukcja zasilacza UTP3305C jest oparta na transformatorze co zapewnia jego bardziej stabilną i bezawaryjną pracę w stosunku do konstrukcji opartych na przetwornicy impulsowej. Zasilacz UTP3305C jest wyposażony w cztery wyświetlacze LED siedmio-segmentowe świecące w kolorze czerwonym.

UTP3305C to nowoczesna konstrukcja zasilacza liniowego z dodatkowym interfejsem szeregowym USB i RS232 pozwalająca na kontrolę parametrów z poziomu komputera. W manualu dostępne są komendy sterujące.

PARAMETRY GŁÓWNE

Kanał 1/kanał 2

Napięcie wyjściowe: 0 ~ 30 V

Natężenie prądu wyjściowego: 0 ~ 5 A

Moc wyjściowa: 315 W

Stabilizacja:

• Napięcie wyjściowe: <0,01%+5 mV

• Natężenie prądu wyjściowego: <0,1%+10 mA

Liniowość regulacji:

• Napięcie wyjściowe: <0,01%+3 mV

• Natężenie prądu wyjściowego: <0,1%+3 mA

Rozdzielczość:

• Napięcie wyjściowe: 10 mV

• Natężenie prądu wyjściowego: 1 mA

Dokładność pomiaru (25oC ±5oC):

• Napięcie wyjściowe: <0,5%+20 mV

• Natężenie prądu wyjściowego: <0,5%+10 mA

Stabilizacja napięcia przy połączeniu szeregowym/równoległym wyjść: =<0,1%+0,1 V

Tętnienia (20 Hz ~ 20 MHz):

• Napięcie wyjściowe: =< 2 mV rms

• Natężenie prądu wyjściowego: =< 3 mA rms

Opóźnienie narastania napięcia: =<100 ms (10% nastawionej wartości)

Współczynnik temperaturowy napięcia wyjściowego: <=150 ppm

Współczynnik temperaturowy natężenia prądu wyjściowego: <=150 ppm

Kanał 3 (pomocniczy)

Napięcie wyjściowe: 5 V ±50 mV

Stabilizacja napięcia wyjściowego: ±50 mV

Natężenie prądu wyjściowego: 3 A

CECHY OGÓLNE

Porty: USB, RS-232

Zasilanie: AC 100 V/120 V/220 V/230 V ±10%, 50 Hz/60 Hz

Wyświetlacz: poczwórny wyświetlacz LED

Wymiary: 252 x 135 x 370 mm

Waga: 9,1 kg

Akcesoria: Przewody pomiarowe, przewód USB, płyta CD
