Zaciski do szyn zbiorczych 16‑70mm2 Cu 20/30x5mm K96V

Zaciski do szyn zbiorczych 16-70mm2 Cu 20/30x5mm K96V

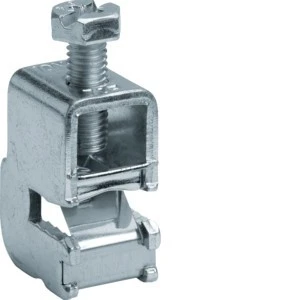

Zaciski do szyn zbiorczych 16-70mm2 Cu 20/30x5mm K96V to element przyłączeniowy przeznaczony do mocowania przewodów miedzianych na płaskich szynach zbiorczych o wymiarach 20–30×5 mm. Produkt znajduje zastosowanie w rozdzielnicach i systemach zasilania do 400 A, gdzie wymagane są trwałe połączenia przewodów okrągłych.

Cechy techniczne

• Materiał: część przewodząca z miedzi (Cu), elementy konstrukcyjne ze stali ocynkowanej.
• Zakres przekrojów przewodów: 16–70 mm2 (przewody okrągłe).
• Przeznaczenie szyny: szyna płaska o wymiarach 20–30 × 5 mm (szerokość szyny 5 mm, grubość 20–30 mm).
• Wymiary produktu: szerokość całkowita 21 mm; odległość między szynami 10 mm; wysokość 12/30 mm; szerokość styku 5 mm.
• Moment dokręcający: 10 Nm (stosować klucz dynamometryczny dla poprawnego połączenia).
• Maksymalny znamionowy prąd pracy Ie: 400 A.
• Kompatybilność przewodów: odpowiednie do przewodów okrągłych; niezalecane do przewodów taśmowych i sektorowych.

Zastosowanie produktu

• Łączenie przewodów miedzianych na płaskich szynach zbiorczych w rozdzielnicach głównych i tablicach rozdzielczych.
• Wykorzystanie w instalacjach przemysłowych i budynkach komercyjnych do głównych połączeń prądowych do 400 A.
• Realizacja rozgałęzień i przyłączeń przewodów o przekroju do 70 mm2 na szynach 20–30×5 mm.
