Zaciski do szyn zbiorczych 16‑70mm2 Cu 20/30/40x10mm K96E

Zaciski do szyn zbiorczych 16-70mm2 Cu 20/30/40x10mm K96E

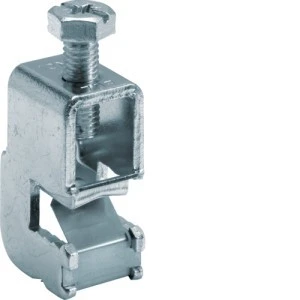

Zacisk K96E przeznaczony do łączenia przewodów o przekroju 16–70 mm² na płaskich szynach zbiorczych; wykonany z części przewodzącej z miedzi i elementów konstrukcyjnych z blachy stalowej ocynkowanej, stosowany w rozdzielnicach i punktach odgałęzienia.

Cechy techniczne

• Zakres przewodów: 16–70 mm².
• Materiały: część przewodząca miedź (masa miedzi 0,067 kg), konstrukcja z blachy stalowej ocynkowanej.
• Wymiary (karta katalogowa): szerokość zacisku 21 mm; szerokość szyny zbiorczej 10 mm; dopuszczalna grubość szyny 12–30 mm.
• Moment dokręcający: 10 Nm (zalecane użycie narzędzia dynamometrycznego).
• Przeznaczenie przyłączeniowe: podłączenia przewodów sztywnych i elastycznych (szczegółowe parametry podłączenia w karcie katalogowej).
• Typ konstrukcyjny: przeznaczony do montażu na płaskiej szynie zbiorczej.

Zastosowanie produktu

• Rozdzielnice główne i pomocnicze — łączenia i odgałęzienia na płaskich szynach zbiorczych.
• Systemy zasilające maszyn i urządzeń wymagające połączeń przewodów 16–70 mm².
• Punkty serwisowe i przestawne łącza w instalacjach przemysłowych oraz budynkowych, gdzie stosowane są szyny płaskie o szer. 10 mm i grubości 12–30 mm.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Jaki moment dokręcania stosować przy montażu zacisku K96E?
   Zacisk K96E wymaga momentu dokręcającego 10 Nm. Przy montażu użyć klucza dynamometrycznego, dokręcać stopniowo do wartości nominalnej i sprawdzić poprawne osadzenie przewodu, aby uniknąć luzów i przegrzewania styku.
