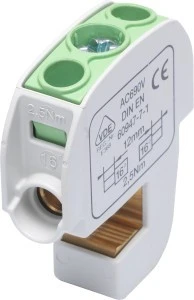

Zacisk izolowany szynowy SBB 16 (86105) SIMBLOCK zielony 81550005
Zacisk izolowany szynowy SBB 16 to jednobiegunowy zacisk do montażu na szynie płaskiej, przeznaczony do przyłączenia przewodów okrągłych o maksymalnym przekroju 16 mm²; stosowany w rozdzielnicach i instalacjach rozdziału mocy.
Cechy techniczne
- Model: SBB 16 (86105) SIMBLOCK, kolor zielony
- Konstrukcja: izolowany, jednobiegunowy zacisk szynowy, materiał styków Cu/Cu
- Maksymalny przekrój przewodu: 16 mm² (przewody okrągłe)
- Maksymalny znamionowy prąd pracy Ie: 114 A
- Napięcie znamionowe: 690 V AC
- Wymiary: szer. 15,2 mm × wys. 55,2 mm × dł. 47,8 mm
- Kompatybilność z szyną: szerokość szyny od 10 mm; grubość szyny od 3 mm do 10 mm (szyna płaska)
- Ograniczenia przewodów: odpowiedni do przewodów okrągłych; nieodpowiedni do przewodów taśmowych i sektorowych
- Zgodność z normami: IEC 60947-7-1; zgodność z dyrektywą RoHS
Zastosowanie produktu
- Przyłączenie przewodów fazowych i neutralnych w rozdzielnicach niskiego napięcia
- Montaż na szynach zbiorczych w szafach sterowniczych i rozdzielczych
- Zastosowania przemysłowe i instalacje maszynowe wymagające połączeń do 16 mm² i prądu do 114 A
- Węzły dystrybucji zasilania oraz rozgałęzienia na szynach płaskich spełniających podane wymiary
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy zacisk izolowany szynowy SBB 16 pasuje do szyny o wymiarach 12 × 5 mm²
Tak — zakres kompatybilności obejmuje szyny o szerokości od 10 mm i grubości od 3 mm do 10 mm, zatem szyna 12 × 5 mm mieści się w podanych parametrach.
