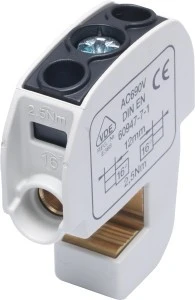

Zacisk izolowany szynowy SBB 16 (86105) SIMBLOCK czarny 81550007
Zacisk izolowany szynowy SBB 16 (86105) SIMBLOCK czarny 81550007 to jednobiegunowy zacisk do montażu na płaskiej szynie zbiorczej, przeznaczony do łączenia przewodów okrągłych w instalacjach niskonapięciowych i przemysłowych, takich jak rozdzielnice i panele zasilające.
Cechy techniczne
- Wymiary: szerokość zacisku 15,2 mm, wysokość 55,2 mm, długość 47,8 mm.
- Prąd znamionowy: 114 A; napięcie znamionowe: 690 V AC.
- Zakres przekrojów przewodów: druty stałe 1,5–16 mm²; linki z tulejką 1–10 mm².
- Kompatybilność z szyną zbiorczą: szyna płaska o szerokości od 10 mm oraz grubości od 3 mm do 10 mm.
- Typ przewodów: odpowiedni do przewodów okrągłych; nieprzeznaczony do przewodów taśmowych ani sektorowych.
- Kolor obudowy: czarny.
Zastosowanie
- Montaż na płaskich szynach zbiorczych w rozdzielnicach i panelach zasilających.
- Przyłącza przewodów okrągłych w instalacjach przemysłowych i budynkowych wymagających prądu do 114 A.
- Połączenia przewodów giętkich przygotowanych z tulejką (linki z tulejką 1–10 mm²) oraz przewodów sztywnych 1,5–16 mm².
- Stosowanie w rozdzielniach stojących i szynach zasilających, gdzie dostępne są szyny płaskie o podanych wymiarach.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy zacisk SBB 16 można stosować z przewodami giętkimi bez tulejki?
Dane produktu określają obsługę linek z tulejką w zakresie 1–10 mm², zatem użycie przewodów giętkich bez tulejki nie jest objęte danymi technicznymi i nie jest zalecane bez dodatkowej weryfikacji.
- Czy zacisk pasuje do szyny o szerokości 8 mm lub grubości 12 mm²
Nie — zgodnie z parametrami zacisk przeznaczony jest do szyn płaskich o szerokości od 10 mm oraz grubości w zakresie 3–10 mm.
