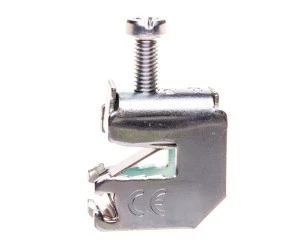

Zacisk do szyn zbiorczych 1,5-16mm2 dla żył Cu K96Q
Zacisk K96Q przeznaczony do przyłączenia żył miedzianych (Cu) o przekrojach 1,5–16 mm², stosowany jako element łączeniowy na szynach płaskich w rozdzielnicach i systemach dystrybucji energii.
Cechy techniczne
Zakres przewodów: żyły miedziane Cu 1,5–16 mm².
Materiał: stal ocynkowana.
Wymiary (wg karty katalogowej): odstęp 10 mm; wysokość 12/40 mm; szerokość 5 mm.
Grubość obsługiwanej szyny płaskiej: 5 mm.
Zalecany moment dokręcania: 3 (wartość podana w karcie katalogowej).
Kompatybilność przewodów: dopuszczone przyłączenie przewodów taśmowych, okrągłych i sektorowych.
Zastosowanie produktu
Montaż na szynach płaskich w rozdzielnicach niskiego i średniego napięcia do realizacji połączeń rozgałęźnych.
Przyłącza żył Cu w instalacjach przemysłowych, komercyjnych i infrastrukturalnych wymagających solidnego połączenia mechanicznego z szyną.
Połączenia przewodów taśmowych, okrągłych i sektorowych bez konieczności stosowania dodatkowych adapterów, o ile przekrój mieści się w zakresie 1,5–16 mm².
Dane techniczne
CN
85369010
Odpowiednie do
Szyna płaska
Szerokość zacisku [mm]
25
Grubość szyny zbiorczej [mm] do
5
Odpowiednie do przyłączenia przewodów okrągłych
Tak
PKWiU
27.33.13.0
Maksymalny przekrój przewodu [mm2]
180
Grubość szyny zbiorczej [mm] od
5
Odpowiednie do przyłączenia przewodów taśmowych
Tak
Odpowiednie do przyłączenia przewodów sektorowych
Tak
Dane logistyczne
Kod kreskowy
4010330710827
Szerokość opakowania [mm]
25
Waga z opakowaniem [kg]
0.02
Opakowanie zbiorcze produktu
1/100 szt.
Wysokość opakowania [mm]
15
Długość opakowania [mm]
40
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
