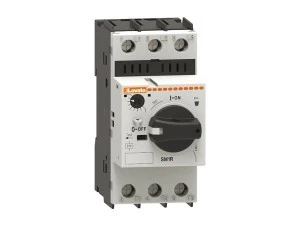

Wyłącznik silnikowy SM1R1000 z pokrętłem 6,3‑10A 100kA 400V SM1R1000

Sterowanie pokrętłem. Do 40A w obudowie o szerokości tylko 45mm. Wysoka zdolność wyłączania. Wskaźnik zadziałania (pokrętło w pozycji pośredniej). Wskaźnik zadziałania wyzwalacza zwarciowego. Blokada kłódką w pozycji OFF.

Charakterystyka robocza:

• Znamionowe napięcie izolacji Ui wg IEC: 690V

• Znamionowe napięcie udarowe Uimp wg IEC: 6kV

• Znamionowa częstotliwość wg IEC: 50/60Hz

• Maksymalny prąd znamionowy: 40A

• Ilość zakresów regulacji: 16

• Zdolność wyłączania Icu wg IEC przy 400V:

- 100kA do 18A

- 50kA od 17 do 32A

- 20kA od 30 do 40A

• Rozproszenie mocy na fazę: 0,7...3,3W

• Wyzwalacz zwarciowy: maks. 13 x In

• Klasa wyzwalacza: 10A

• Wykrywanie zaniku fazy

• Trwałość mechaniczna: 100 000 cykli

• Trwałość elektryczna: 100 000 cykli

• Montaż na szynie DIN 35mm (IEC/EN 60715)

• Pozycja montażowa: dowolna

• Kategoria użytkowania wg IEC: A

• Blokada kłódką w pozycji OFF: średnica kłódki Ø4mm

• Stopień ochrony wg IEC: IP20.

Tworzywa sztuczne zgodne z EN 45545 (aplikacje kolejowe). Tworzywa sztuczne zgodne z IEC/EN 60335 (aplikacje gastronomiczne). Możliwość sterowania pokrętłem przy wersji ze sprzęgłem.
