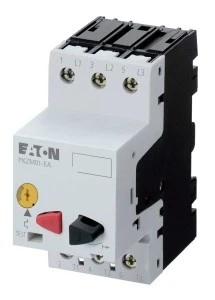

Wyłącznik silnikowy PKZM01‑0,25‑EA 3P 0,06kW 0,16‑0,25A 189881

Wyłącznik silnikowy PKZM01-0,25-EA 3P 0,06kW 0,16-0,25A 189881

Wyłącznik silnikowy PKZM01-0,25-EA to trójpolowy aparat termomagnetyczny przeznaczony do ochrony silników asynchronicznych małej mocy oraz obwodów zasilających. Stosowany jako zabezpieczenie przeciążeniowe i zwarciowe w rozdzielnicach i układach sterowania silnikami.

Cechy techniczne

• Liczba biegunów: 3
• Znamionowy prąd ciągły Iu: 0,25 A
• Zakres nastawy wyzwalacza przeciążeniowego: 0,16–0,25 A
• Sposób wyzwalania: termomagnetyczny (element termiczny + bezzwłoczny wyzwalacz zwarciowy)
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: stałe ustawienie 3,5 A
• Znamionowa moc pracy przy AC-3, 400 V: 0,06 kW
• Znamionowa moc pracy przy AC-3, 230 V: 0 kW
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC: 50 kA
• Czułość na zanik fazy: tak (funkcja detekcji asymetrii/zaniku fazy)
• Stopień ochrony: IP20
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Ze zintegrowanym stykiem pomocniczym: nie
• Ze zintegrowanym wyzwalaczem podnapięciowym: nie
• Budowa urządzenia: kompletne urządzenie w obudowie

Zastosowanie produktu

• Ochrona małych silników trójfazowych (np. napędy do 0,06 kW przy 400 V) przed przeciążeniem i zwarciem
• Stosowanie w rozdzielnicach maszynowych, panelach sterowniczych i szafach sterowania
• Zabezpieczenie napędów pomp, wentylatorów i przekładni o niskim poborze mocy
• Wykorzystanie jako element współpracujący z stycznikami w układach rozruchu silników
• Zastosowania przemysłowe i instalacje techniczne wymagające detekcji zaniku fazy i ochrony przed zwarciem o wysokiej zdolności łączeniowej
