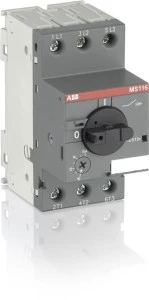

Wyłącznik silnikowy MS116-10 o szerokości 45 mm i znamionowym prądzie roboczym Ie = 10 A. Służy do ręcznego załączania i wyłączania silników, chroni przed przeciążeniem, zwarciem oraz zanikiem fazy. NIe wymaga dobezpieczenia zwarciowego (patrz tabele).
Dane techniczne
CN
85362010
Znamionowa moc pracy przy AC-3, 400 V [kW]
4
Znamionowy prąd ciągły Iu [A]
10
Liczba biegunów
3
Zakres nastawy wyzwalacza przeciążeniowego [A] od
6,3
Stopień ochrony (IP)
IP20
Sposób wyzwalania
Termomagnetyczny
Czułość na zanik fazy
PKWiU
27.12.22.0
Ze zintegrowanym stykiem pomocniczym
Ze zintegrowanym wyzwalaczem podnapięciowym
Znamionowe napięcie pracy [V]
690
Zakres nastawy wyzwalacza przeciążeniowego [A] do
10
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]
