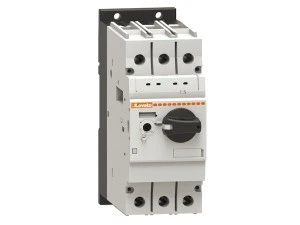

Wyłącznik silnikowy 30kW przy 400VAC 45-63A 50kA SM2R6300
Wyłącznik silnikowy SM2R6300 przeznaczony do zabezpieczania trójfazowych elektromotorów o mocy do 30 kW przy 400 V AC; urządzenie z termomagnetycznym wyzwalaniem i regulacją przeciążeniową 45–63 A. Konstrukcja do montażu stałego, przeznaczona do instalacji w rozdzielnicach przemysłowych.
Cechy techniczne
- Typ: wyłącznik silnikowy termomagnetyczny, 3 bieguny.
- Znamionowa moc pracy (AC-3, 400 V): 30 kW.
- Znamionowe napięcie pracy: 400 V AC.
- Znamionowy prąd ciągły Iu: 63 A.
- Zakres nastawy wyzwalacza przeciążeniowego: 45–63 A.
- Zdolność łączeniowa Icu przy 400 V AC: 50 kA.
- Sposób wyzwalania: termomagnetyczny (termiczne przeciążenie + elektromagnetyczne zabezpieczenie od zwarć).
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
- Stopień ochrony: IP20.
- Budowa: urządzenie mocowane na stałe.
- Brak zintegrowanego styku pomocniczego i wyzwalacza podnapięciowego.
Zastosowanie produktu
- Zabezpieczenie silników indukcyjnych w trybie AC-3: rozruch i praca ciągła maszyn.
- Rozdzielnice przemysłowe i szafy sterownicze wymagające montażu stałego.
- Układy napędowe pomp, wentylatorów, sprężarek i agregatów do 30 kW.
- Instalacje, gdzie wymagana jest wysoka zdolność zwarciowa (Icu 50 kA) oraz regulacja ochrony przeciążeniowej.
- Aplikacje z przyłączeniem śrubowym i standardowym stopniem ochrony IP20.
