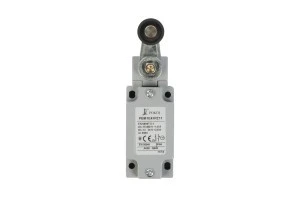

Głowica E41 dźwignia z rolką z tworzywa Ø22.
Łączniki krańcowe typu PBM1 przeznaczone są do pracy w układach sterowniczych, kontrolnych i pomiarowych, np. w obrabiarkach, osprzęcie technologicznym w przemyśle spożywczym, w maszynach pakujących itp. Korpus wykonany jest z metalu, a precyzyjne wykonanie zapewnia dobre uszczelnienie. Głowice napędowe są zamienne i mogą być montowane w jednej z czterech możliwych pozycji. Umożliwiają one skuteczne przełączenie zestyków działających niezależnie (migowo) lub zależnie.
DANE TECHNICZNE
- Napięcia znamionowe łączeniowe Ue: AC: 24/120/240V 50/60Hz; DC: 24/125/250V
- Prądy znamionowe łączeniowe Ie: AC: 10/6/3/1,8A, DC: 2,8/0,55/0,27A
- Kategoria użytkowania: AC-15, DC-13
- Napięcie znamionowe udarowe wytrzymywane Uimp: 6kV
- Stopień ochrony (IEC 60529): IP66
- Zabezpieczenie zwarciowe (typ i max. wartości danych znam. urządz. zabezpieczającego) Ue<500V a.c. Bi-Wts: 10A
- Prąd cieplny umowny łącznika w powietrzu Ith (IEC 60947-5-1) 0<40°C: 10A
- Zabezpieczenie przeciw wstrząsom elektrycznym (IEC 60536): Klasa II
- Temperatura otoczenia: -25...+70 °C
- Max. częstość przestawień: 3600 cykli/h
- Oporność stykowa: 25mΩ
- Przekrój przewodów przyłączeniowych: 1 lub 2 x 0,75÷2,5mm2
- Pozycja montażu: dowolna
- Materiał obudowy: metal
- Normy: IEC 60947-5-1, EN 60947-5-1, EN 50047
