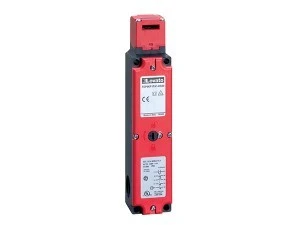

Wyłącznik bezpieczeństwa z elektromagnesem, klucz blokowany przy niezasilonym elektromagnesie zasilanie 24VACD KEN1M2024F

Wyłączniki bezpieczeństwa z elektromagnesem uniemożliwiają dostęp do strefy chronionej do momentu otrzymania sygnału zewnętrznego: głowicę można zablokować lub wysunąć przy użyciu elektromagnesu.

Klucz zablokowany w głowicy wyłącznika przy niezasilonym elektromagnesie (odblokowanie klucza poprzez podanie zasilania na elektromagnes wyłącznika)

- siła trzymania zablokowanej głowicy: 1200N

- zestyki sterowane kluczem: 1NO (zwierny);

- zestyki sterowane elektromagnesem: 2NC+1NO (2 rozwierne + 1 zwierny);

- napięcie zasilania: 24 VAC/DC;

Uwaga! Dostępne klucze (klucz należy nabyć osobno).

KEXN1 – klucz prosty

KEXN2 – klucz kątowy

KEXN5 – klucz przegubowy

Wyłączniki wyposażone są w ręczny mechanizm do odblokowania w sytuacjach awaryjnych. Trzy różne kombinacje zestyków elektrycznych, kontrolowanych oddzielnie przez głowicę lub elektromagnes, gwarantują możliwość zastosowania w najczęściej spotykanych aplikacjach sterowania i kontroli.

Charakterystyka robocza

– Do aplikacji bezpieczeństwa: SIL3 według EN/BS 62061, PL według EN/BS ISO 13849-1

– Blokada typu 2 według EN/BS ISO 14119

– Siła robocza (wkładanie): 15N

– Siła robocza (wyjmowanie): 30N

– Siła trzymania zablokowanej głowicy: 1200N

– Maksymalna częstość załączeń: 600 cykli/h

– Trwałość mechaniczna: 1 000 000 cykli, B10d: 4 000 000 cykli

– Znamionowy prąd termiczny Ith: 10A

– Przeznaczenie według IEC/EN/BS 60947-5-1: A300 Q300

– Obciążenie w AC15: 24V - 10A, 230V - 4A

– Obciążenie w DC13: 24V - 4A

– Napięcie izolacji Ui: 250V

– Znamionowe napięcie udarowe Uimp: 2,5kV

– Zabezpieczenie zwarciowe, bezpiecznik: 10A gG

– Maksymalny pobór mocy elektromagnesu: 8,3W

– Stopień ochrony zacisków: IP20

– Stopień ochrony obudowy: IP65

– Obudowa i głowica wykonane z samogasnącego termoplastycznego polimeru o podwójnej izolacji

– Regulowana głowica w 4 kierunkach (skok co 90°)

– Wejście przewodów: 3 x M20

– Podłączenie przewodów: samozwalniający zacisk śrubowy

– Moment obrotowy:

• pokrywa obudowy: 0,8Nm / 7lb.in

• blokada ręczna: 0,5Nm / 4,3lb.in

• montaż wyłącznika: 0,8Nm / 7lb.in

• zaciski zestyków: 0,5Nm / 4,3lb.in

• zaciski zasilania: 0,5Nm / 4,3lb.in

– Przekrój przewodów: 1 lub 2 przewody, maksymalnie 1,5mm²

– Warunki otoczenia:

• temperatura pracy: -25...+55°C

• temperatura składowania: -40...+70°C

• stopień zanieczyszczenia: 3..

Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, IEC/EN/BS 60204, UNI EN/BS ISO 14119, UL508, CSA C22.2 nr 14.
