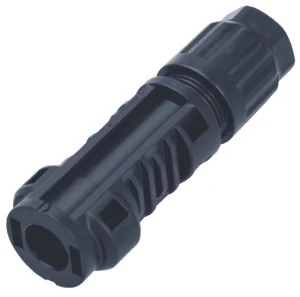

Wtyk typu PV4‑S na przewód solarny 4‑6mm2

Wysokiej jakości wtyk solarny (-) przeznaczony do stosowania w instalacjach fotowoltaicznych o napięciu znamionowym do 1500 VDC.

Jest to tradycyjne złącze ze standardowym interfejsem solarnym typu MC4. Nadaje się do stosowania w puszkach połączeniowych, bezpośrednio na panelu, a także na wiązkach kabli i przedłużaczach wykonywanych w terenie. Minimalizuje straty mocy oraz gwarantuje bardzo długą żywotność połączenia (do 25 lat). Produkt posiada certyfikaty TUV-Rheinland i UL co jest gwarancją wysokiej trwałości i niezawodności w naszych warunkach atmosferycznych. Stopień ochrony IP68 zapewnia wodoodporne połączenie do 1 metra przez 24 godziny bez przebicia.

Specyfikacja:

• Producent: Helukabel
• Indeks: 18048856
• Typ: SOLARLOK PV4-S
• Rodzaj: wtyk typu MC4
• Przekrój przewodu: 4-6 mm²
• Średnica przewodu: 5,5-7,8 mm
• Zakres temperatury pracy: -40°C / +85°C
• Maksymalna temperatura pracy: +105°C
• Klasa bezpieczeństwa: II
• Stopień ochrony: IP65 / IP67 / IP68 (1m/ 24h)
• Natężenie prądu (zgodnie z IEC62852 przy 85°C): 40A - 4mm² / 45A - 6mm²
• Max napięcie systemu: U0/U 1000/1500 VDC (TUV, UL)
• Rezystancja styku: 0,35 mΩ
• Kategoria przepięciowa: Kat III
• Stopień zanieczyszczeń: 2

Budowa:

• Złącze: bananowe ∅4mm z miedzi cynowanej
• Rodzaj połączenia z kablem: zaciskanie
• Zabezpieczenie przed rozłączeniem: system zatrzaskowy
• Materiał: PPE+PS
• Materiał styku: miedź ocynowana
• Klasa palności: UL94V-0

Certyfikaty:

• TUV-Rheinland wg normy IEC62852 - R60148776
• Ul wg normy UL 6703 - E353372
• Zgodność z wymaganiami NEC 2008 & 2011 & 2014 (do rozłączenia wymagane jest specjalne narzędzie odblokowujące zatrzaski)

Stopień ochrony IP65 / IP67 / IP68 (EN60529)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony - IP65
• ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m) - IP67
• ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem - 1 metr pod wodą przez 24 godziny) - IP68
