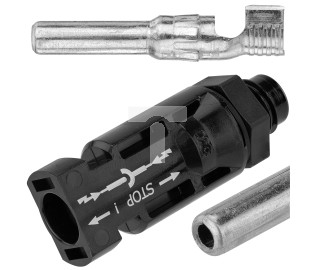

Wtyk panelowy MC4 złącze solarne Konektor na przewód 4-6mm2 Staubli Multi-Contact

  • Indeks producenta:
    PV-ADSP4-S2/6-UR
  • Indeks TIM:
    0001-00014-50003
  • Ocena:

Twoja cena:6,21 złbrutto

Zapytaj o produkt

Opis produktu


Wysokiej jakości oryginalny wtyk panelowy (-) typu MC4 do stosowania na kablu solarnym. Przeznaczony do montażu w rozdzielnicach, obudowach, falownikach, inwerterach, itp.

Prezentowane złącza posiadają certyfikaty TÜV-Rheinland, UL, CSA oraz stopień ochrony IP68 co jest gwarancją wysokiej trwałości i niezawodności w naszych warunkach atmosferycznych. Niezwykle wysoka jakość wykonania gwarantuje dodatkowo bardzo długą żywotność produktu (do 25 lat).

Charakterystyka:

  • Napięcie pracy: 1250V DC (TÜV) / 1500V DC (UL)
  • Prąd znamionowy: 39A (4mm²) / 45A (6mm²)
  • Rodzaj: wtyk panelowy MC4
  • Przekrój przewodów: 4/6mm² (12/10 AWG)
  • Materiał styków: miedź platerowana cyną
  • Izolacja: poliwęglan PC / poliamid PA
  • Połączenie z kablem: zaciskowe (przy pomocy odpowiednich narzędzi)
  • Temperatura pracy (TÜV): -40°C do +85°C
  • Palność: odporność zgodna z UL94-V0
  • Stopień ochrony: IP65 (cały czas) / IP68 (1 metr pod wodą przez 1 godzinę)
  • Technologia MULTILAM o wysokiej stabilności długoterminowej, która zapewnia niezmiennie niską utratę wydajności przez cały okres użytkowania złącza

Produkty Stäubli Multi-Contact

Prezentowany konektor jest oryginalnym produktem szwajcarskiej firmy Stäubli Multi-Contact. Został wykonany z najlepszych możliwych komponentów, dzięki czemu cechuje się niezawodnością i wytrzymałością w każdych warunkach. Tańsze zamienniki są produktami o widocznie niższej jakości oraz krótszej żywotności. Zastosowanie oryginalnego rozwiązania gwarantuje bezproblemowe i długie działanie całej instalacji fotowoltaicznej.

Jak rozpoznać oryginalne złącza MC4?

  1. Na obudowie wtyku (-) znajdują się białe napisy: z jednej strony "STOP", a z drugiej "Do not disconnect under load".
  2. Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.
  3. Na obudowie gniazda (+) widnieją wytłoczone pierwsze litery nazwy firmy, czyli MC, oraz UR informujące o posiadanym amerykańskim certyfikacie UL.

Stopień ochrony IP65 / IP68 (EN60529)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną. Prezentowany produkt posiada następujące właściwości:

  • ochrona przed dostępem do części niebezpiecznych drutem
  • ochrona pyłoszczelna
  • ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony - IP65
  • ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem - 1 metr pod wodą przez 1 godzinę) - IP68

Certyfikaty i normy

Bardzo wysoka jakość produktu została potwierdzona następującymi certyfikatami:

  • Certyfikat TÜV-Rheinland, zgodnie z IEC 62852: R60127181
  • Komponent uznany przez UL, zgodnie z UL 6703: E343181
  • Certyfikat CSA, zgodnie z UL 6703: 250725

Specyfikacja techniczna:

  • Producent: Stäubli Multi-Contact
  • Symbol: PV-ADSP4-S2/6-UR
  • Rodzaj: wtyk panelowy MC4
  • Rozmiar przewodu: 4,0 - 6,0 mm² (12 AWG - 10 AWG)
  • System złączy / styków: Ø 4 mm / MULTILAM
  • Napięcie pracy (TÜV): 1250 V DC
  • Napięcie pracy (UL): 1500 V DC
  • Prąd znamionowy TÜV (4 mm²): 39A
  • Prąd znamionowy TÜV (6 mm²): 45A
  • Znamionowe napięcie udarowe dla 1250 V DC: 16 kV
  • Zakres temperatur dla otoczenia (TÜV/UL): -40°C do +85°C
  • Górna temperatura graniczna: 105°C (TÜV)
  • Stopień ochrony: IP65 / IP68 @1h (w stanie połączenia)
  • Kategoria przepięć / stopień zanieczyszczenia: CAT III / 3
  • Rezystancja styków w złączu: ≤ 0,25 mΩ
  • Klasa bezpieczeństwa: II
  • Sposób zarabiania: zaciskanie
  • Materiał wykonania styków: miedź platerowana cyną
  • Izolacja: poliwęglan PC / poliamid PA
  • Klasyfikacja ogniowa: UL94-V0
