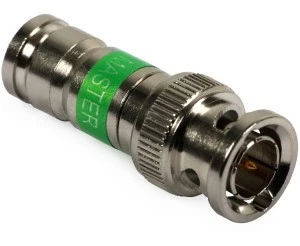

Wtyk koncentryczny BNC 75ohm kompresyjny zielony MASTER na przewód Triset‑113

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze BNC E8277 przeznaczone jest do kabli TRISET-113.

Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Cechy wyróżniające:

• szerokie pasmo pracy,
• możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
• wymiarowo dopasowane jest do rodziny przewodów TRISET-113,
• długość przed kompresją: 36.99mm,
• długość po kompresji: 32.55mm.

Parametry techniczne:

• Nazwa: Złącze BNC
• Kod: E8277
• Impedancja []: 75
• Zakres częstotliwości [MHz]: 5-2400
• Typ złącza: BNC proste (wtyk)
• Wielkość [mm]: 8.4
• Rodzaj montażu: kompresja wzdłużna
• Lutowane: NIE
• Montaż w obudowie: NIE
• Materiał: Mosiądz 360
• Montaż zewnętrzny: TAK
