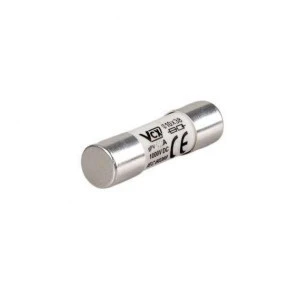

Wkładka topikowa solarna CF10‑PV 15A DC

Wkładki topikowe
Bezpiecznik topikowy, wkładka topikowa – rodzaj zabezpieczenia elektrycznego, w którym przez stopienie się jednego z jego elementów następuje przerwanie ciągłości obwodu elektrycznego.
W bezpieczniku topikowym przerwanie obwodu elektrycznego następuje po określonym dla danego natężenia prądu czasie jego przepływu.
Główną częścią bezpiecznika jest element topikowy wbudowany we wkładkę topikową. Topik jest przewodnikiem elektrycznym, który nagrzewa się w wyniku płynięcia przez niego prądu. Gdy zbyt duże natężenie prądu trwa dłuższy czas, to wówczas topik nagrzewa się do temperatury, w której się topi. W momencie przepalenia topika następuje zapalenie łuku elektrycznego, gdy wartość natężenia płynącego prądu spadnie do zera łuk gaśnie i prąd przestaje płynąć. Czas palenia się łuku zależy od rozłączanego napięcia, natężenia prądu oraz środowiska w którym się pali.
Im większe natężenie prądu, tym szybciej dochodzi do nagrzania i stopienia topika. Bezpieczniki cechują się charakterystyką czasowo-prądową odwrotną, co oznacza, że im większy jest prąd, tym mniej czasu potrzeba na jego zadziałanie.
Po jednorazowym zadziałaniu bezpiecznik ulega zniszczeniu i podlega wymianie na nowy.
Kategoria pracy g: zabezpieczenie pełnozakresowe.
Wkładki bezpiecznikowe, które przenoszą prądy ciągłe co najmniej do wartości prądu nominalnego obwodu, a prądy o mniejszej wartości zadziałania mogą wyłączyć do wartości nominalnego prądu wyłączania (zabezpieczenie przeciw przeciążeniu i zwarciu).
PARAMETRY PRODUKTU:
EAN: 5901122680567
Oznaczenie handlowe: CF 10PV 15A
Rodzaj: wkładki topikowe
Prąd znamionowy In: 12 A, 15 A
Napięcie znamionowe Un: 1000 V~
Rodzaj wkładki: topikowe cylindryczne gL/gG
Temperatura pracy: -40°C ÷ +85°C
Wymiary produktu: ⌀10×38 mm
Certyfikaty: CE
Normy: IEC 60269
Dodatkowe informacje: cena za 1szt.
