Wkładka bezpiecznikowa NH4 630A gG 500V 004116101
- Producent:ETI POLAM
- Seria produktu:WT-NH - WKŁADKI
- Indeks producenta:004116101
- Indeks TIM:1115-285AA-IT086
- Kategoria:Wkładki bezpiecznikowe NH
- Ocena:
Cena:
Niezawodne i sprawdzone wkładki topikowe NH
Wkładki topikowe nożowe - przemysłowe przeznaczone są do ochrony instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. Ich parametry elektryczne i gabaryty zewnętrzne są zgodne z wymaganiami następujących norm: PN-93/E-06160 (gF), PN-IEC-269, VDE 0636. Wkładki NH KOMBI - to nowa seria wkładek topikowych z podwójnym wskaźnikiem zadziałania. Połączenie obu wskaźników zadziałania oznacza, że zarówno czołowy wskaźnik i wskaźnik umieszczony na górnej pokrywie zadziałają jednocześnie z chwilą przepalenia się wkładki. Wersja KOMBI zapewnia bardzo dobrą widoczność stanu pracy wkładki topikowej zarówno w podstawach jak i w rozłącznikach bezpiecznikowych.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004116101
Typ produktu określony przez producenta.
NH4 gG 630A/500V
NH - wkładka topikowa nożowa
NH
NH4
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
630
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
500
Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
250
Klasa bezpiecznika:
g: Zabezpieczenie pełnozakresowe. Zabezpieczenie przed przeciążeniem i zwarciem.
a: Zabezpieczenie niepełnozakresowe. Zabezpieczenie przed zwarciem.
Kategoria użytkowania:
G: Wkładka ogólnego przeznaczenia, do zabezpieczenia przewodów, o charakterystyce czasowo-prądowej odpowiadającej dawnym wkładkom zwłocznym (np. gG).
B: Wkładka do zabezpieczania urządzeń w podziemiach kopalń (np. gB).
F: Wkładka o charakterystyce szybkiej. Produkowana tylko w Polsce (np. gF). (Rozporządzenie Ministra Przemysłu 1991r.)
M: Wkładka do zabezpieczania obwodów zasilających silniki elektryczne i urządzenia rozdzielcze (np. aM).
Tr:Wkładka do zabezpieczania strony dolnego napięcia transformatorów energetycznych (np. gTr).
R: Wkładka do zabezpieczania urządzeń półprzewodnikowych - diód i tyrystorów... (np. gR).
S: Wkładka do zabezpieczania urządzeń półprzewodnikowych - diód, tyrystorów... i ich przewodów zasilających. (np. gS)
PV: Wkładka do zabezpieczania modułów fotowoltaicznych (np. gPV).
Bat: Wkładka do zabezpieczania baterii akumulatorowych - magazynów energii (np. gBat).
CP: wkładka do zabezpieczania baterii kondenastorowych (np. gCP).
g: Zabezpieczenie pełnozakresowe. Zabezpieczenie przed przeciążeniem i zwarciem.
a: Zabezpieczenie niepełnozakresowe. Zabezpieczenie przed zwarciem.
Kategoria użytkowania:
G: Wkładka ogólnego przeznaczenia, do zabezpieczenia przewodów, o charakterystyce czasowo-prądowej odpowiadającej dawnym wkładkom zwłocznym (np. gG).
B: Wkładka do zabezpieczania urządzeń w podziemiach kopalń (np. gB).
F: Wkładka o charakterystyce szybkiej. Produkowana tylko w Polsce (np. gF). (Rozporządzenie Ministra Przemysłu 1991r.)
M: Wkładka do zabezpieczania obwodów zasilających silniki elektryczne i urządzenia rozdzielcze (np. aM).
Tr:Wkładka do zabezpieczania strony dolnego napięcia transformatorów energetycznych (np. gTr).
R: Wkładka do zabezpieczania urządzeń półprzewodnikowych - diód i tyrystorów... (np. gR).
S: Wkładka do zabezpieczania urządzeń półprzewodnikowych - diód, tyrystorów... i ich przewodów zasilających. (np. gS)
PV: Wkładka do zabezpieczania modułów fotowoltaicznych (np. gPV).
Bat: Wkładka do zabezpieczania baterii akumulatorowych - magazynów energii (np. gBat).
CP: wkładka do zabezpieczania baterii kondenastorowych (np. gCP).
gG
Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.
120
pojedyńczy: czerwona sprężysta blaszka umieszczona na górnej pokrywie wkładki
podwójny: dwa wskaźniki zadziałania czerwone oczko umieszczone w centralnej części korpusu ceramicznego, i czerwona sprężysta blaszka umieszczona na górnej pokrywie wkładki
podwójny: dwa wskaźniki zadziałania czerwone oczko umieszczone w centralnej części korpusu ceramicznego, i czerwona sprężysta blaszka umieszczona na górnej pokrywie wkładki
pojedyńczy
Moc wydzielona we wkładce topikowej obciążonej prądem znamionowym In po osiągnięciu przez wkładkę temperatury ustalonej.
37
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
IEC 60269-1,
IEC 60269-2
IEC 60269-2

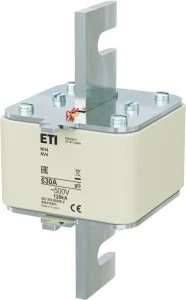

Zdjęcie produktu
Zalety produktu
- Korpus bezpiecznika wykonany jest ze steatytu, materiału stabilnego termicznie. Styki nożowe wykonane z mosiądzu posrebrzanego. Pokrywy są wykonane z aluminium, co zapewnia długotrwałą ochronę przed korozją.
Korpus jest ściśle wypełniony piaskiem kwarcowym o specjalnej granulacji, co gwarantuje wysoką zdolność wyłączania i stabilność parametrów elektrycznych. - Dwa wskaźniki zadziałania: czerwone oczko umieszczone w centralnej części korpusu ceramicznego i czerwona sprężysta blaszka umieszczona na górnej pokrywie wkładki.
- Wskaźnik w górnej pokrywie umożliwia współpracę z mikrołącznikiem NVS 5 przeznaczonym do zdalnej sygnalizacji zadziałania wkładki topikowej.
- Noże stykowe wkładki są posrebrzane i wykonane w takiej formie aby ułatwiały montaż wkładki w podstawie bezpiecznikowej lub rozłączniku bezpiecznikowym.
- Izolowane uchwyty bezpieczników (NH…/I...) zapewniają dodatkową ochronę przed kontaktem z częściami czynnymi pod napięciem.
- Do montażu wkładek topikowych w podstawie bezpiecznikowej słyżą uchwyty izolacyjne R 00-3 lub GPSHE/AI.
- Wkładki topikowe z wybijakiem (NH.../K…) przeznaczone są do współpracy z rozłącznikami bezpiecznikowymi HVL, KVL wyposażonymi w mikrołączniki do zdalnej sygnalizacji zadziałania wkładki.
- Wkładki topikowe - wielkość NH4 przeznaczone do podstaw bezpiecznikowych posiadają specjalną konstrukcję noży stykowych w celu zapewnienia prawidłowego styku z zaciskami szczękowymi podstawy bezpiecznikowej.
- Wkładki topikowe - wielkość NH4a przeznaczone tylko do rozłączników bezpiecznikowych.
Poznaj wkładki topikowe NH
Zobacz linię produkcyjną wkładek topikowych NH!
Rysunek wymiarowy
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
