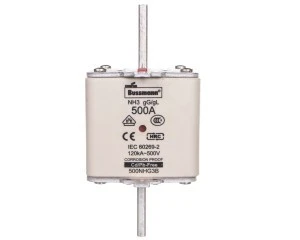

Wkładka bezpiecznikowa NH3 500A gL/gG 500V 500NHG3B

Wkładka bezpiecznikowa NH3 500A gL/gG 500V 500NHG3B

Wkładka bezpiecznikowa 500NHG3B to element ochrony zwarciowo-przeciążeniowej przeznaczony do instalacji niskiego napięcia. Produkt typu NH3 o charakterystyce gL/gG stosuje się w rozdzielnicach i układach zasilania do ochrony przewodów i aparatów przy napięciu do 500 V AC.

Cechy techniczne

• Rozmiar: NH3 (Size 3)
• Prąd znamionowy: 500 A
• Napięcie znamionowe: 500 V AC
• Charakterystyka: gL/gG — ochrona przewodów i aparatów w całym zakresie prądów do wartości znamionowej
• Zdolność wyłączania: 120 kA (wartość znamionowa zdolności zwarciowej)
• Rodzaj wskaźnika zadziałania: wskaźnik kombinowany (podwójny) umożliwiający szybką lokalizację zadziałania
• Korpus: standardowy, kwadratowy korpus montażowy przeznaczony do wkładek NH
• Parametry termiczne: niski przyrost temperatury przy obciążeniu znamionowym
• Zgodność z normami: konstrukcja zgodna z wymaganiami EN 60269-1 i HD 60269-2 oraz odpowiednimi normami IEC dla wkładek topikowych

Zastosowanie produktu

• Zabezpieczenie głównych i sekcyjnych obwodów rozdzielnic niskiego napięcia
• Ochrona obwodów zasilających transformatory i rozdzielnie transformatorowe
• Zabezpieczenie szyn zbiorczych i połączeń prądowych w rozdzielniach
• Ochrona przewodów i aparatów w instalacjach przemysłowych, komercyjnych i infrastrukturalnych wymagających zdolności wyłączania do 120 kA
• Stosowanie w zestawieniach z wyłącznikami i odłącznikami w układach, gdzie wymagana jest ochrona pełnozakresowa (gL/gG)
