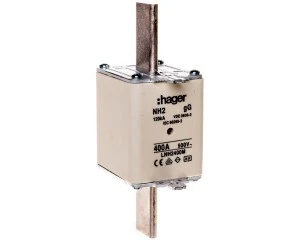

Wkładka bezpiecznikowa NH2 400A 500V gG LNH2400M
Wkładka nożowa NH2 LNH2400M o charakterystyce gG przeznaczona do zabezpieczania obwodów niskiego napięcia; stosowana jako zabezpieczenie główne i odgałęźne w rozdzielnicach przemysłowych i komercyjnych.
Cechy techniczne
- Typ: wkładka bezpiecznikowa nożowa, rozmiar NH2, charakterystyka gL/gG.
- Prąd znamionowy: 400 A.
- Napięcie znamionowe: 500 V AC; dopuszczalne stosowanie w układach DC do 550 V zgodnie z danymi katalogowymi.
- Zdolność zwarciowa: Icn = 120 kA (wartość znamionowa zdolności przerywania).
- Całkowite straty mocy: 28,5 W — uwzględnić przy projektowaniu układów chłodzenia i prowadzeniu kabli.
- Wymiary: wysokość 135 mm, długość 62 mm, szerokość 49 mm (ważne przy doborze gniazd i rozstawów montażowych).
- Wskaźnik zadziałania: wskaźnik kombinowany (podwójny) ułatwiający identyfikację przepalenia i zdalne sygnalizowanie.
- Normy i zgodność techniczna: konstrukcja zgodna z wymaganiami norm PN-EN 60269-1 i PN-HD 60269-2 oraz z zasadami VDE/DIN odnoszącymi się do wkładek nożowych; zgodność z wymaganiami RoHS.
- Producent: Hager Electro GmbH & Co. KG; dostępność serwisu i przedstawiciel w Polsce: hager polo sp. z o.o. (Tychy).
Zastosowanie produktu
- Zabezpieczenie głównych przewodów i obwodów rozdzielnic niskiego napięcia w instalacjach przemysłowych, komercyjnych i użyteczności publicznej.
- Stosowanie w układach z dużymi prądami zwarciowymi, gdzie wymagana jest wysoka zdolność przerywania (Icn 120 kA).
- Montaż w standardowych gniazdach i podstawach dla wkładek NH2 zgodnych z normami EN 60269 / DIN 49522.
- Zastosowanie tam, gdzie wymagana jest sygnalizacja zadziałania (wskaźnik kombinowany) — integracja z systemami monitoringu rozdzielnic.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wkładka LNH2400M pasuje do standardowych gniazd NH2?
Tak — LNH2400M ma wymiar konstrukcyjny i mechaniczne podstawy zgodne ze standardem NH2 opisanym w normach EN 60269 / DIN, co pozwala na montaż w standardowych gniazdach i podstawach przeznaczonych dla rozmiaru NH2.
- Czy wkładka może być stosowana w obwodach prądu stałego (DC)?
Tak — katalog podaje dopuszczalne napięcia 0/500/550 V; wkładka może być stosowana w aplikacjach DC do 550 V, przy projektowaniu należy uwzględnić parametry wyłączania dla prądu stałego oraz środowiskowe warunki pracy.
