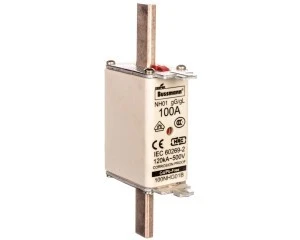

Wkładka bezpiecznikowa NH1 100A gL/gG 500V 100NHG01B
Wkładka 100NHG01B to wkładka systemu NH w rozmiarze NH1, przeznaczona do ochrony obwodów niskiego napięcia przy prądzie znamionowym 100 A i napięciu roboczym do 500 V AC. Klasa działania gL/gG umożliwia zabezpieczenie przewodów i aparatów przed przeciążeniami oraz zwarciami.
Cechy techniczne
- Prąd znamionowy: 100 A
- Napięcie znamionowe: 500 V AC
- Rozmiar: NH1 (system NH, identyfikator 100NHG01B)
- Charakterystyka: gL/gG — ochrona ogólnego przeznaczenia przed przeciążeniami i zwarciami
- Zdolność wyłączania: 120 kA
- Konstrukcja: kwadratowy korpus z stykami nożowymi, przeznaczony do montażu w podstawach NH
- Wskaźnik zadziałania: wskaźnik kombinowany (podwójny) / podwójny sygnalizator
- Dodatkowe elementy: ruchome uchwyty ułatwiające wymianę wkładki
- Normy odniesienia: IEC 60269-2 oraz DIN 43620 — zgodność wymiarowa i parametryczne
Zastosowanie produktu
- Ochrona obwodów w rozdzielnicach niskiego napięcia oraz tablicach głównych
- Zabezpieczenie linii zasilających i aparatów w instalacjach przemysłowych
- Stosowanie w szafach sterowniczych i systemach rozdziału mocy wymagających wkładek NH klasy gL/gG
- Wymiana i modernizacja instalacji, gdzie wymagana jest zdolność wyłączania do 120 kA i montaż w podstawach NH1
