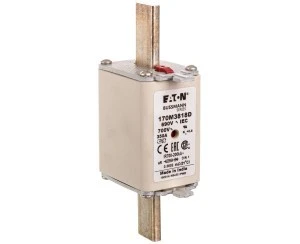

Wkładka bezpiecznikowa DIN1 350A aR 690V 170M3818D
Wkładka bezpiecznikowa model 170M3818D to wysokoprądowy bezpiecznik klasy aR w rozmiarze NH1 (DIN1), przeznaczony do ochrony elementów półprzewodnikowych w instalacjach przemysłowych przy napięciu do 690 V AC.
Cechy techniczne
- Prąd znamionowy: 350 A; napięcie znamionowe: 690 V AC.
- Charakterystyka: aR — przeznaczona do ochrony półprzewodników (szybkie wyłączanie prądów przewodzenia).
- Rozmiar: NH1 (DIN1); kwadratowy korpus z nożowymi stykami kompatybilny z gniazdami NH1.
- Zdolność wyłączania: do 200 kA przy odpowiednich warunkach sieciowych.
- Wskaźnik zadziałania: wskaźnik kombinowany (podwójny) umożliwiający lokalne i zdalne sygnalizowanie przepalenia.
- Konstrukcja: standardowa wkładka NH z łącznikami nożowymi, dedykowana do montażu w typowych podstawach bezpiecznikowych.
- Kompatybilność: zgodność z wymaganiami norm DIN i IEC stosowanych dla wkładek NH; zgodność z wymaganiami RoHS.
Zastosowanie produktu
- Ochrona półprzewodników: tyrystorów, diod prostowniczych, modułów IGBT w układach prostownikowych i falownikowych.
- Stacje przemysłowe i rozdzielnice niskiego napięcia wymagające szybkiego wyłączenia zwarć w obwodach mocy do 690 V.
- Zasilacze przemysłowe, systemy napędowe (inwertery, przemienniki częstotliwości) oraz układy prostownicze i UPS.
- Aplikacje o wysokiej zdolności zwarciowej, gdzie wymagana jest wysoka wartość wyłączalna (do 200 kA) oraz dokładne wykrywanie przepięcia.
- Montaż w standardowych podstawach NH1 w rozdzielniach i szafach sterowniczych zgodnie z praktykami instalacyjnymi.
