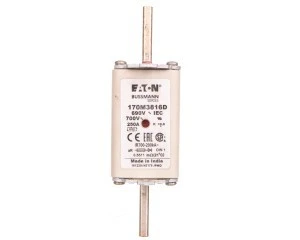

Wkładka bezpiecznikowa DIN1 250A aR 690V 170M3816D
Wkładka bezpiecznikowa 170M3816D to szybka wkładka klasy aR o prądzie znamionowym 250 A i napięciu 690 V AC, zaprojektowana do ochrony urządzeń półprzewodnikowych oraz obwodów o dużych prądach zwarciowych w instalacjach przemysłowych.
Cechy techniczne
- Prąd znamionowy: 250 A
- Napięcie znamionowe: 690 V AC
- Charakterystyka: aR (przeznaczona do ochrony elementów półprzewodnikowych)
- Typ: 170M3816D, szybkie działanie
- Zdolność wyłączania: 200 kA
- Rodzaj wskaźnika zadziałania: wskaźnik kombinowany (podwójny)
- Konstrukcja: kwadratowy korpus z stykami nożowymi, montaż zgodny z systemem DIN
- Rozmiar: NH1 (odpowiada rozmiarowi DIN1)
- Rodzina produktów: dostępne rozmiary 1–3 i zakres prądów 40–1600 A
- Normy: zgodność z wytycznymi EN 60269-1 i EN 60269-4
Zastosowanie produktu
- Ochrona układów półprzewodnikowych: prostowniki, tyrystory, diody mocy, moduły IGBT
- Ochrona obwodów o wysokiej zdolności zwarciowej w rozdzielnicach przemysłowych
- Zastosowanie w układach napędowych i przemysłowych systemach zasilania
- Integracja z wkładkami NH w panelach, adapterach i listwach nożowych zgodnych z DIN
