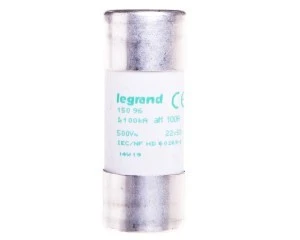

Wkładka bezpiecznikowa cylindryczna 22x58mm 100A aM HPC 015096
Wkładka bezpiecznikowa cylindryczna 22×58 mm typ aM o oznaczeniu HPC 015096 przeznaczona do ochrony obwodów przemysłowych, w szczególności obwodów napędowych. Produkt stosowany w rozdzielnicach i szafach sterowniczych jako element zabezpieczenia zwarciowego w układach silnikowych.
Cechy techniczne
- Typ: aM — wkładka przeznaczona głównie do ochrony obwodów silnikowych przed skutkami zwarć (charakterystyka częściowa; nie zastępuje kompletnego zabezpieczenia termicznego przed długotrwałym przeciążeniem).
- Wymiary: 22 × 58 mm (standardowy rozmiar wkładek cylindrycznych 22x58).
- Prąd znamionowy: 100 A.
- Napięcie znamionowe: AC 500/600 V.
- Zgodność z normami: EN/IEC 60269-1 i EN/IEC 60269-2 (wkładki przemysłowe typu gG / aM).
- Konstrukcja: cylindryczna wkładka topikowa kompatybilna z oprawami i zworami przeznaczonymi dla wkładek 22×58 mm.
- Przeznaczenie łączeniowe: zaprojektowana do pracy w instalacjach o podwyższonej zdolności łączeniowej typowej dla aplikacji przemysłowych (szczegółowe wartości zdolności łączeniowej należy dobierać wg dokumentacji systemowej).
Zastosowanie produktu
- Ochrona zwarciowa obwodów napędowych i silnikowych w instalacjach przemysłowych.
- Zastosowanie w rozdzielnicach i szafach sterowniczych jako element zabezpieczeń głównych lub lokalnych obwodów zasilających silniki.
- Stosowanie w systemach, gdzie wymagane są standardowe wkładki 22×58 mm montowane w oprawach i zworach metalowych.
- W aplikacjach przemysłowych wymagających separacji zwarciowej przy napięciach do AC 500/600 V i prądach znamionowych do 100 A.
