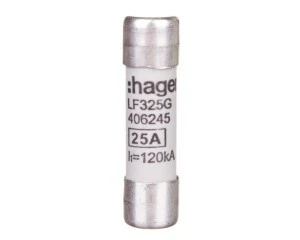

Wkładka bezpiecznikowa BiWtz cylindryczna 10x38mm 25A gG 400V AC LF325G
Wkładka bezpiecznikowa typu CH-10 przeznaczona do ochrony obwodów niskiego napięcia; typ topikowy gG przeznaczony do ochrony przewodów i urządzeń w instalacjach jednofazowych i trójfazowych 50 Hz.
Cechy techniczne
- Wymiary: cylindryczna 10x38 mm (seria CH-10).
- Prąd znamionowy: 25 A (Prąd znamionowy [A] = 25).
- Typ działania: gG — wkładka bezpiecznikowa o charakterystyce ogólnego zastosowania (pełny zakres ochrony topikowej).
- Napięcie znamionowe: AC 400 V, częstotliwość 50 Hz.
- Zdolność łączeniowa (Icn): 120 kA; napięcie znamionowe łączeniowe: 500 V.
- Całkowite straty mocy przy prądzie znamionowym: 2,6 W.
- Kompatybilność montażowa: gniazda i uchwyty typowe dla wkładek 10x38 mm (seria CH-10).
- Zgodność materiałowa: spełnia wymogi ograniczeń substancji niebezpiecznych RoHS; projekt uwzględnia poziomy zanieczyszczeń zgodne z IEC 60664 / IEC 60947-2.
- Producent: Hager Electro GmbH & Co. KG; przedstawiciel na rynku polskim: Hager Polo sp. z o.o.
Zastosowanie produktu
- Ochrona przewodów i odbiorników w rozdzielnicach niskiego napięcia (instalacje przemysłowe i budynkowe).
- Zabezpieczenie obwodów silnikowych, transformatorów i obwodów pomocniczych w szafach sterowniczych przy częstotliwości 50 Hz.
- Zastosowanie w standardowych gniazdach i uchwytach CH-10 10x38 mm w instalacjach AC 400 V.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza typ gG w kontekście tej wkładki bezpiecznikowej?
Typ gG oznacza wkładkę bezpiecznikową o charakterystyce ogólnego zastosowania, przeznaczoną do ochrony przewodów i urządzeń w całym dopuszczalnym zakresie prądów topikowych, tj. zarówno przed przeciążeniami, jak i zwarciami.
- Czy wkładka bezpiecznikowa LF325G pasuje do standardowych gniazd 10x38 CH-10?
Tak — LF325G ma wymiary 10x38 mm i jest przeznaczona do montażu w standardowych gniazdach i uchwytach serii CH-10.
