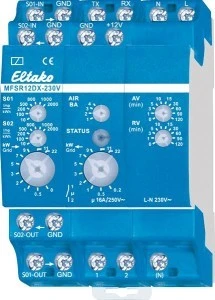

Wielofunkcyjny przekaźnik prądowy do dwukierunkowych liczników prądu trójfazowego z dwoma wyjściami S0 lub interfejsem IR zgodnie z normą IEC 62056-21. 1 styk zwierny bezpotencjałowy 16 A/250 V AC, z technologią DX. Strata w trybie czuwania tylko 0,6 W. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 3 jednostki podziału = 54 mm szerokości, 58 mm głębokości. Ten przekaźnik prądowy analizuje dane z dwukierunkowego licznika prądu trójfazowego z funkcją bilansowania, np. DSZ15DZ-3x80A z dwoma interfejsami S0, lub z elektronicznego licznika domowego (eHZ-EDL) z interfejsem IR zgodnie z normą IEC 62056-21 i protokołem SML w wersji 1. W tym celu rejestrowane są dane dotyczące mocy poboru (strzałka w prawo) i mocy dostarczanej (strzałka w lewo), a następnie analizowane i w zależności od ustawień włączany lub wyłączany jest styk przekaźnika.Dzięki opatentowanej technologii ELTAKO Duplex (DX) styk, który normalnie jest bezpotencjałowy, może mimo to przełączać się przy przejściu przez zero podczas przełączania napięcia przemiennego 230 V 50 Hz, co znacznie zmniejsza zużycie. W tym celu wystarczy podłączyć przewód N do zacisku (N). Powoduje to stratę w trybie czuwania wynoszącą zaledwie 0,1 wata. Napięcie zasilania 230 V. W przypadku awarii napięcia zasilania stan przełączania pozostaje niezmieniony. Po przywróceniu napięcia zasilania następuje wyłączenie zgodnie z definicją. Wejścia S0 S01 (moc odniesienia strzałka w prawo) i S02 (moc dostarczana strzałka w lewo) Za pomocą odpowiedniego przełącznika ustawia się impulsy S0/kWh używanego licznika energii elektrycznej. Dostępne wartości to 10, 100, 200, 500, 800, 1000, 2000 impulsów/kWh. Wejście AIR (wskaźniki OBIS zgodnie z normą IEC 62056-61). Za pomocą przełącznika obrotowego AIR (BA) można wybierać między następującymi trybami pracy: 1: pobór licznika sumującego (1.8.0) i moc poboru na kanale 1, dostawy licznika sumującego (2.8.0) i moc dostawy na kanale 2. 2: Pobór taryfa 1 (1.8.1) i taryfa 2 (1.8.2) oraz moc poboru na kanale 1, dostawy taryfa 1 (2.8.1) i taryfa 2 (2.8.2) oraz moc dostawy na kanale 2. 3: Pobór taryfa 1 (1.8.1) i taryfa 2 (1.8.2) oraz moc poboru na kanale 1, dostawy licznik sumujący (2.8.0) i moc dostawy na kanale 2. 4: Pobór licznika sumarycznego (1.8.0) i pobór mocy na kanale 1, dostawa taryfa 1 (2.8.1) i taryfa 2 (2.8.2) oraz dostawa mocy na kanale 2. Połączenie odbywa się za pomocą skanera podczerwieni AIR. Sensor IR jest mocowany za pomocą magnesu mocującego nad wyjściem IR licznika i podłączany za pomocą kabla przyłączeniowego do zacisków Rx, GND i +12 V. Ustawienie progu przełączania dla mocy poboru (strzałka kW Grid w prawo). Za pomocą przełącznika obrotowego (strzałka kW Grid w prawo) ustawia się próg przełączania, przy którym przekaźnik ma się wyłączyć. Regulowane wartości mocy to 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Ustawianie progu przełączania dla mocy dostarczanej (strzałka kW Grid w lewo). Za pomocą przełącznika obrotowego (strzałka kW Grid w lewo) ustawia się próg przełączania, przy którym przekaźnik ma się włączyć. Możliwe wartości mocy to 0,2, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Sposób działania: włączenie styku przekaźnika 1-2. Po osiągnięciu ustawionej mocy dostawy energii (strzałka w lewo) rozpoczyna się czas opóźnienia reakcji (AV), który można ustawić za pomocą przełącznika obrotowego (AV) w zakresie od 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minut. Czerwona dioda LED za przełącznikiem obrotowym (AV) miga przez cały czas trwania czasu AV. Po upływie czasu AV styk przekaźnika włącza się, jeśli moc (kW) nie spadła ponownie poniżej ustawionego progu przełączania. Czerwona dioda LED STATUS świeci się, dopóki styk przekaźnika jest zamknięty. Wyłączenie styku przekaźnika 1-2. Po osiągnięciu ustawionej mocy poboru energii (strzałka w prawo) rozpoczyna się czas opóźnienia powrotu (RV), który można ustawić za pomocą przełącznika obrotowego (RV) w zakresie od 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minut. Czerwona dioda LED za przełącznikiem obrotowym (RV) miga przez cały czas trwania okresu RV. Po upływie okresu RV styk przekaźnika wyłącza się, jeśli moc (kW) nie spadła ponownie poniżej ustawionego progu przełączania. Czerwona dioda LED STATUS gaśnie, gdy styk przekaźnika jest otwarty.
