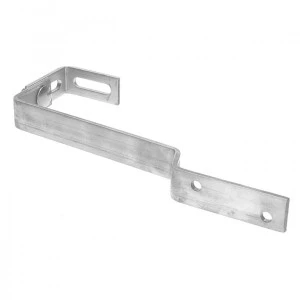

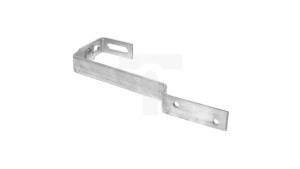

Uchwyt dachówkowy K1 regulowany do mocowania szyn montażowych paneli PV na dachach pokrytych dachówką karpiówką

Uchwyt montażowy PV do dachówki karpiówki regulowany

Uchwyt dachowy do mocowania szyn montażowych paneli fotowoltaicznych na dachach pokrytych dachówką karpiówką. Gwarantuje właściwą stabilność całej konstrukcji. Umożliwia połączenie profili z pokryciem dachowym. Uchwyt montuje się do dolnego kanału szyny przy pomocy śruby M10 z łbem sześciokątnym lub teowym oraz nakrętki kołnierzowej M10 (brak w zestawie). Dzięki wykonaniu ze stali nierdzewnej produkt jest odporny na warunki atmosferyczne, a co za tym idzie nie utraci swoich właściwości przez długie lata.

Specyfikacja:

• Symbol produktu: K1R
• Wymiary płytki montażowej (szerokość x grubość): 30 x 5 mm
• Otwory w płytce: 40 x 11 mm
• Długość całkowita: 285 mm
• Otwory montażowe: 2 x 9 m
• Materiał: stal nierdzewna – śrutowana
• Waga: 0,45 kg

Zastosowanie

Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów. Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego. Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcjach montażowych:

• Na dach skośny - dachówka typu karpiówka
