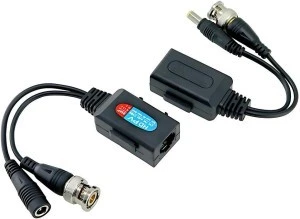

Transformator wideo KG-TR01-P/4K
Najważniejsze cechy:
- Transmisja sygnału wideo w czasie rzeczywistym przez skrętkę UTP CAT5e/6,
- Kompatybilny z kamerami analogowymi HD-TVI, HD-CVI, HD-AHD oraz CVBS,
- Obsługa rozdzielczości: 720P / 960P / 1080P / 3MP / 4MP / 5MP / 8MP,
- Złącze 2w1 – BNC męskie (wideo) + wtyk zasilania DC do złącza RJ45,
- Niski poziom przesłuchów (crosstalk) i skuteczne tłumienie zakłóceń,
- Wbudowany filtr falowy oraz konstrukcja antystatyczna,
- Odporność na zakłócenia i przesłuchy do 60 dB,
- Wytrzymała obudowa z tworzywa ABS
Transformator wideo pasywny 2w1 KG-TR01-P/4K – do kamer HD-TVI, HD-CVI, AHD i CVBS
Transformator wideo HD 2w1 (wideo + zasilanie) to pasywne urządzenie umożliwiające jednoczesną transmisję sygnału wideo CCTV w wysokiej rozdzielczości oraz zasilania przy użyciu ekonomicznego kabla UTP (skrętka) kategorii CAT5e/6. Rozwiązanie to znacząco upraszcza instalację systemów monitoringu i eliminuje konieczność prowadzenia osobnych przewodów.
Długość transmisji sygnału wideo przez skrętkę UTP:
Typ kamery | Maksymalna odległość transmisji (skrętka UTP) |
720P | HD-TVI: do 350 m, HD-CVI: do 400 m, HD-AHD: do 450 m |
1080P / 3MP | HD-TVI / HD-CVI / HD-AHD: do 250 m |
4MP | HD-TVI: do 210 m, HD-CVI: do 210 m, HD-AHD: do 200 m |
5MP | HD-TVI: do 210 m, HD-CVI: do 210 m, HD-AHD: do 190 m |
8MP | HD-TVI: do 200 m, HD-CVI: do 200 m, HD-AHD: do 190 m |
CVBS | do 400 m |
Zastosowanie:
- Systemach monitoringu analogowego HD
- Instalacjach wymagających długich odcinków przewodów UTP
- Modernizacji istniejących systemów CCTV bez wymiany okablowania
- Ochronie urządzeń przed zakłóceniami
Specyfikacja techniczna
Model | KG-TR01-P/4K |
Złącze | BNC męskie + zasilanie DC → złącze RJ45 |
Typ transformatora | Pasywny |
Obsługiwane formaty wideo | HD-TVI, HD-CVI, AHD, CVBS |
Obsługiwane rozdzielczości | 720P / 960P / 1080P / 3MP / 4MP / 5MP / 8MP |
Odporność na zakłócenia | >60 dB |
Ochrona ESD | Brak danych |
Ochrona przeciwprzepięciowa | Brak danych |
Typ przewodu | Skrętka UTP CAT5e/6 (R<100Ω/100m) |
Impedancja | BNC: 75Ω, UTP: 100Ω |
MTBF (średni czas bezawaryjnej pracy) | >10 000 godzin |
Zakres temperatur pracy | -10°C do +70°C |
Zakres temperatur przechowywania | -20°C do +90°C |
Wilgotność robocza | 0 do 95% (bez kondensacji) |
Materiał obudowy | Tworzywo ABS |
