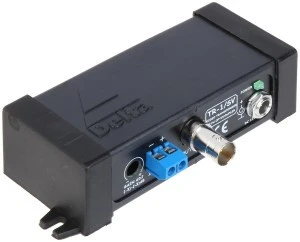

Transformator do przesyłania sygnału wideo po skrętce z separatorem optycznym CVBS ‑ PAL, NTSC max.400m TR‑1/SV

TR-1/SV przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Galwaniczna separacja między wejściem, wyjściem oraz zasilaniem, chroni urządzenia przed różnica potencjałów. Różnica napięć pomiędzy masami może wystąpić np. w przypadku długiej linii zasilającej i zasilaniu kamer z różnych zasilaczy. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu. SPECYFIKACJA Standard: CVBS - PAL, NTSC Zasięg wideo: max. 400 m UTP kat. 5e Rodzaj urządzenia: Aktywne Napięcie we/wy 75 (CVBS): 1 Vpp Zasilanie: 12 V DC / 90 mA Liczba kanałów: 1 Zakres pasma wideo: 0 ... 9 MHz ( -3 dB ) CMRR (dB @ 5MHz): 50 dB Impedancja złącza koncentrycznego: 75 Ω Impedancja złącza symetrycznego: 100 Ω Separacja galwaniczna między wejściem a wyjściem: 1000 V ( szczytowe ) Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi: 1000 V ( szczytowe ) Typ złącza koncentrycznego: BNC Gniazdo proste Typ złącza symetrycznego: Zaciski kablowe Temperatura pracy: -50 °C ... 55 °C Dopuszczalna względna wilgotność otoczenia:
